科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA'、BB'是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是    （选填“L₁”或“L₂”）灯，此报警器开关的工作原理是    ．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图，两只相同的烧杯分别装有质量相等的煤油和水，则两只杯子底部受到液体的压强P_甲与P_乙关系是P_甲    P_乙 （填“＞”、“＜”或“=”）．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

小勇用如图所示滑轮组拉着物体匀速前进了0.2m，若物体与地面的摩擦力为9N，则他所做的功是    J．如果小勇对绳的拉力F=4N，该滑轮组的机械效率为    %．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在如图所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

图中，使杠杆OA保持静止，画出在A点所加最小力F₁的示意图和阻力F₂的力臂l₂．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在图中标出磁感线的方向和小磁针的N极．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

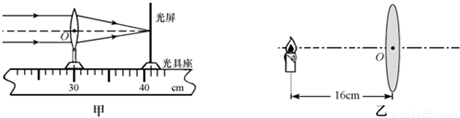

在利用光具座进行凸透镜成像的实验探究中：

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知该凸透镜的焦距是______cm．
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：______．
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、______的实像（填写像的性质）；______ （填光学仪器）就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向______（选填“靠近”或“远离”）透镜的方向移动．
（4）实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏______移动（选填“向上”、“向下”或“不”）．
（5）当物距小于焦距时，左右移动光屏均接收不到像，接着应该______
A．上下移动光屏去接收；B．将光屏放到凸透镜左侧去接收；C．取走光屏，直接通过凸透镜观察．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

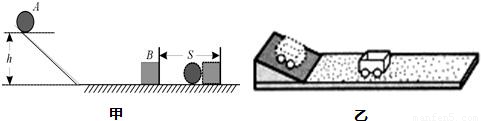

如图所示，甲是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动．请回答下列问题：
（1）甲实验的目的是探究钢球动能的大小与    的关系；实验时，它是通过观察    ，从而判断钢球动能的大小．
（2）进行乙实验时，每一次都让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的起始    相同；通过观察小车在粗糙程度不同的水平面上运动    来判断小车在不同的水平面受到    的大小．从而可以推理：如果运动的物体不受力，它将    ．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

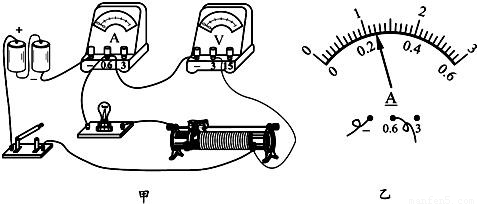

小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．
请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是：______
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______ A，小灯泡的额定功率为______W．
