科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

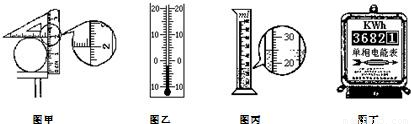

物理学是一门以实验为基础的学科，实验中仪器的读数是必不可的．请你将图中四种仪器测量的读数，填写在表格中．

图序	甲图	乙图	丙图	丁图
读数

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

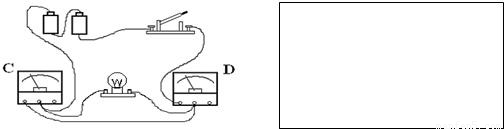

如图所示装置为用电流表、电压表测小灯泡电阻的电路．

（1）图中表C是______表；
（2）若将开关闭合，两表读数如图所示，则待测电阻为______Ω．

（3）上述测小灯泡电阻的电路，存在的缺陷是______，请说出改进电路的一种方法：______．
（4）请你在上面方框图中设计一个“测量小灯泡电阻”的数据记录表格．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在“测滑轮组机械效率”的实验中，用同一滑轮组进行了两次实验，实验数据如下表所示．

序号	钩码重G/N	钩码上升的高度h/cm	弹簧测力计的示数F/N	弹簧测力计移动的距离S/cm
1	2	5	0.6	25
2	4	8	1.1

（1）在表格的空格处，填上合适的数据．
（2）在图中用笔画线代替细绳组装滑轮组．
（3）第1次实验测得滑轮组的机械效率为______．
（4）如果将重为3N的钩码挂在同一滑轮组下，根据题中已有的信息可以判断出这时滑轮组的机械效率应在______到______范围内．（保留两位有效数字）

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，电源电压为9V，标有“6V 6W”字样的灯泡正常发光．求：
（1）通过灯泡的电流；
（2）灯泡的电阻；
（3）电阻R的阻值大小．

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

渝湘高速铁路设计列车速度达200km/h．
（1）若工程竣工后，列车按设计标准运行，从重庆到南川约需12min，则重庆至南川的铁路线长约为多少？
（2）假设质量为4000t的列车在平直轨道上匀速运行时，受到的阻力为列车重的，所有车轮跟铁轨接触的总面积约为0.8m²．列车对铁轨的压强为多大？从重庆到南川，机车共做了多少功？

科目： 来源：2011-2012学年湖北省咸宁市通山县沙店联校九年级（上）第二次月考物理试卷（解析版） 题型：解答题

电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，湛江三角牌某型号电吹风的主要技术参数如图表格所示：

三角牌电吹风	ZJQF003
额定电压	220V
频率	50Hz
吹热风时功率	880W
吹冷风时功率	80W

（1）当只闭合S₁时，电吹风正常工作，通过电动机的电流为多大？（小数点后保留两位）
（2）当同时闭合S₁、S₂时，电吹风正常工作，5min内电流通过R产生的热量是多少？
（3）小明家的电能表如图乙所示，当小明家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少圈？
（4）小明家的电压很不稳定，当电吹风接入实际电压为198V的电路，吹热风时电热丝R的实际功率为多少？

科目： 来源：2012年湖北省武汉市部分学校元月调考物理试卷（解析版） 题型：选择题

科目： 来源：2012年湖北省武汉市部分学校元月调考物理试卷（解析版） 题型：选择题

科目： 来源：2012年湖北省武汉市部分学校元月调考物理试卷（解析版） 题型：选择题

下列简单机械中，属于省力杠杆的是（ ）
A．
筷子
B．
理发剪
C．
羊角锤
D．
钓鱼竿
