科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图，关于开关的控制作用，下列说法正确的是（ ）
A．当S₁、S₂都闭合时，灯L₂、L₃发光
B．只闭合S₂，灯L₁、L₃不发光
C．只让灯L₃发光，应该只闭合S₁
D．当S₁、S₂都断开时，灯L₁、L₃发光

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示电路中，R₁=20Ω，电流表示数为0.3A，总电流为0.5A，则通过R₂的电流及电阻R₂的阻值分别为（ ）

A．1.5 A  4Ω
B．0.6A  10Ω
C．0.4A  40Ω
D．0.2A  30Ω

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，R 为定值电阻．闭合开关后，当滑片P 在某两点 之间滑动时，电流表示数变化范围是0.5A～1.5A，电压表示数变化范围是6V～3V．则下列几种情况中说法不正确的是（ ）

A．变阻器连入电路的电阻变化范围为12Ω～2Ω
B．电源电压为7.5V
C．实验中R两端的电压变化范围为2V～4.5V
D．R的电阻为3Ω

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是（ ）

A．在电阻R两端并联一个5Ω的电阻
B．在电阻R两端并联一个10Ω的电阻
C．在电路中串联一个5Ω的电阻
D．在电路中串联一个10Ω的电阻

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）

A．灯泡亮度不变，电压表示数变大
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变暗，电压表示数变大

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

在如图所示的电路中，电源电压为9V且保持不变．闭合开关S后，电压表的示数是6V，则（ ）
A．小灯泡两端的电压为6V
B．小灯泡两端的电压为3V
C．向右移动滑片P，电压表示数变小
D．向右移动滑片P，电流表示数变大

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：选择题

小刚用如图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω为后，为了探究上述问题，他应该采取的唯一操作是（ ）

A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在伏安法测电阻连接实验电路时：
（1）开关应处于______状态，滑动变阻器的滑片应位于______端，这主要是为了避免电路中的______过大，以致于烧坏有关元件．
（2）此实验的原理是：______．

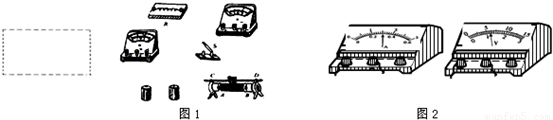

（3）在虚线框内画出实验电路图，并把如图1的实物对应连接起来．（滑动变阻器接线柱A必须使用）
（4）某次实验，电流表和电压表的示数如图2所示，该次实验中测得的电阻______Ω

科目： 来源：2011-2012学年九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V、1.5W”的小灯泡、标有“20Ω，1.5A”的滑动变阻器，导线若干．

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______
②______．
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作
是______
A．更换小灯泡，B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______．

实验次数	1	2	3
电压U/V	2.0	3.0	3.8
电流I/A	0.33	0.34	0.40
电阻R/Ω	6.0	8.8	9.5
