科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：填空题

家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示．使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为    W；当发热体温度继续上升时，电灭蚊器发热体的电阻会    （选填“增大”、“不变”、“减小”），它的电功率会    （选填“增大”、“不变”、“减小”）．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是    ；b是    ；c是    ．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

（1）如图a所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为300牛的重物（忽略滑轮组和绳子重及摩擦）
①在图甲上画出当既能改变力的方向又能省力的绕法；
②在图乙上画出当只能省力但不能改变力的方向的绕法．
（2）图b中电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极），请在图中标出电源的“+”、“-”极，并画出螺线管的绕法．

（3）把带有拉线开关的电灯，三孔插座正确地连入下图c的家庭电路中．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

（1）电阻箱的读数______Ω．

（2）电能表是用于测量用户消耗电能的仪表，如图（2）所示，如果电能表的示数由图中值变为，则这段时间该用户消耗的电能是______度，这些电能可供一盏标有“220V 40W”字样的白炽灯连续正常工作______小时．
（3）用伏安法测定额定电压为3.8V小灯泡的电阻．将图（3）甲中的滑动变阻器接入电路．要求：滑片P右移时灯变亮．闭合开关，移动滑动变阻器当小灯泡正常发光时，电流表的示数如图（3）乙所示，则此时小灯泡的电阻为______Ω．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

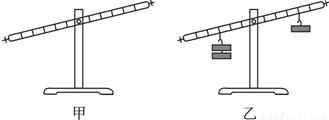

在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向______调（填“左”或“右”）
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向______（填“左”或“右”）移动______格．
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将______．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
（4）物理课本中有这样一句话“托盘天平是支点在中间的等臂杠杆，天平平衡时砝码的质量等于被测物体的质量”．实际上使用天平经常同时用到砝码和游码，此时被测物体的质量应______砝码的质量（填“大于”“小于”或“等于”）．
（5）如图丙所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理______．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想1：导体的电阻可能跟导体的横截面积有关；
猜想2：导体的电阻可能跟导体的长度有关；
猜想3：导体的电阻可能跟导体的材料有关．
如图1所示是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1m，d的长度0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同，
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟______的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟______的关系，其结论是：______．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出两例用这种方法研究的问题：______、______．
（4）一般说来，所有物体都有电阻．探究过程中，又有同学提出猜想4：电阻还可能跟温度有关．请用一个如图2废灯泡的灯芯设计一个实验来研究这个问题，要求：写出实验方法．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

引体向上是一项缎炼臂力和腹肌的健身运动．该运动的规范动作是：两手正握单杠，身体自然悬垂，上拉时，下颚超过单杠；下放时，两臂放直，不能曲臂．这样上拉、下放，重复动作，达到锻炼的目的．今测得小明的体重m=54kg，在时间t=1min内完成n=20次引体向上的动作，每次上拉时上升的高度h=0.5m，g取10N/kg，试求
（1）每完成一次动作，小明所做的功；
（2）小明做引体向上时的功率．

科目： 来源：2011-2012学年云南省曲靖市师宗三中九年级（上）月考物理试卷（解析版） 题型：解答题

一家用电热水器的铭牌如下表所示．根据铭牌所提供的信息，解答下列问题：
（1）为安全起见，该电热水器使用的插座应选用图中的哪一个？
（2）将该电热水器装满水加热，使水温由10℃升高到60℃，水需要吸收多少热量？
（3）如果加热上面的水需要50分钟，求该热水器的效率．

型号	SQB-16/1.2/3
水箱容积/L	10
电压/V	220
电功率/W	1500
…	…
