科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S后，发现灯L₁、L₂均正常发光．可以判定甲是    表、乙是    表、丙是    表．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

李明同学依据如图甲所示的电路图，已部分完成了在图乙中实物的连接，请你用笔画线帮他继续完成该电路的连接．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

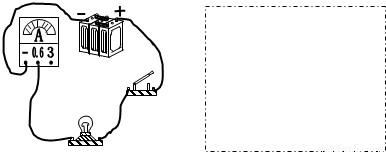

请根据下面实物连接图画出相应的电路图，画在虚框内

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

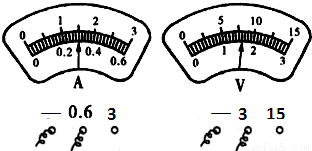

某次做实验时，电流表和电压表的指示数如下图所示，则电流是______A，电压是______V．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

某小组同学在探究电流关系的实验中按图甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格：

测量处	a	b	c
电流（A）	0.4	0.4	0.4

比较测得的数据得出的结论是：______．
在测并联电路中的电流时，若先在图乙中的A处测电路中的电流是0.9A，然后在B 处测得的电流是0.6A，则在C处测得的电流应为______．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

在一次实验中需要测量小灯泡L₁两端的电压和流过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只增加了一根导线，电路就正常工作了．请你在图中画出小刚连接的那条导线．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

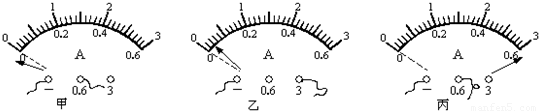

如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

常用温度计是根据液体的 ______性质制成的，图中温度计的示数是 ______℃．

科目： 来源：2011-2012学年福建省厦大附属科技中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图是探究物质吸热性质的实验装置图，在两容器内分别装入质量相同的水和煤油，用两个相同的电加热器加热，用温度计测量液体吸收热量后升高的温度值．
（1）用两个相同的电加热器加热相同时间的目的是：______．
（2）要使水和煤油升高相同的温度，哪个需要加热的时间长？答：______．
（3）下表是实验记录的数据．请分析实验数据，回答下列问题：
①比较1、2的实验数据得出的结论是：质量相同的同种物质，升高不同的温度，吸收的热量______；
②比较1、4的实验数据得出的结论是：质量相同的不同物质，吸收相同的热量，升高的温度______；（以上两空选填“相同或不同”）
③比较2、4的实验数据得出的结论是：______．

液体名称	实验次数	液体质量 m/g	液体初温 t1/℃	液体末温 t2/℃	升高的温度 t2-t1/℃	通电时间 t/min
水	1	100	20	38	18	4
	2	100	20	56	36	8
煤油	3	100	20	29	9	1
	4	100	20	56	36	4
