科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，是在做“观察某种固态晶体熔化”实验时，根据实验数据所描绘的图象．由该图象并结合其他相关知识，还可以知道（ ）

A．图象上AB段表明，这段时间内晶体从外界吸热熔化
B．图象上BC段表明，这段时间内晶体温度不变、内能也不变
C．图象上BC这段时间内晶体吸收热量、温度不变、内能增加
D．图象上CD段表明，物体此时为固液共存状态

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（ ）

A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时，两端的电压一定相等
D．工作时，通过的电流一定相等

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

击剑比赛中，当甲方运动员的剑（图中用“S_甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L_乙亮．下面能反映这种原理的电路是（ ）

A．
B．
C．
D．

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

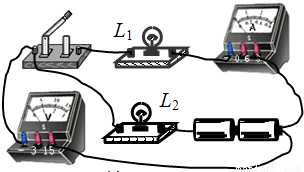

如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，这时电流表和电压表均有读数．则故障原因可能是（ ）
A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

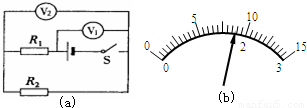

如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R₁和R₂两端的电压分别为（ ）

A．1.8V、7.2V
B．7.2V、1.8V
C．1.8V、9V
D．9V、1.8V

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年山东省文登市实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示电路，下列说法正确的是（ ）

A．只闭合开关s₁和s₂时，灯L₁、L₂并联，电流表测L₁、L₂的电流之和
B．只闭合开关s₁和s₃时，灯L₂短路，电流表测通过灯L₁的电流
C．只闭合开关s₂和s₃时，形成了短路，灯L₁、L₂将会被烧坏
D．只闭合开关s₂和s₃时，灯L₁、L₂并联，电流表测通过灯L₁的电流
