科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路，开关闭合时电流表（甲）测量的是通过______的电流（选填“L₁”、“L₂”或“L₁和L₂”），电流表（乙）测量的是通过______的电流（选填“L₁”、“L₂”或“L₁和L₂”）．L₁和L₂两只灯泡是______关系（选填“串联”或“并联”）．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

图中，使杠杆OA保持静止，画出在A点所加最小力F₁的示意图和阻力F₂的力臂l₂．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图，小兰站在地面想把货物抬高，请用笔画线代表绳子画出最省力的绕法．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

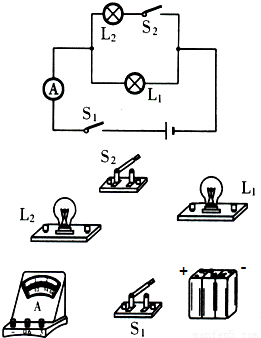

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

在用如图所示装置探究“杠杆的平衡条件”实验中．
（1）将杠杆装在支架上后，发现其右端下沉，此时应将杠杆右侧的平衡螺母向______调，直到杠杆在水平位置平衡为止．此实验中选择将杠杆调在水平位置平衡的最大好处是______．
（2）某同学进行正确的实验操作后，得到的数据为F₁=6N、L₁=20cm、F₂=4N和L₂=30cm．该同学根据这些数据能否得出探究结论？______．理由是：______．
（3）如图，杠杆恰好在水平位置平衡．如果在两侧钩码下再各挂一个相同的钩码，则杠杆______端将下沉．（杠杆上每一小格距离相等）

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

在探究动能的大小与哪些因素有关时，让小车分别从斜面的不同高度由静止开始下滑，撞击水平面上的同一木块，看哪次木块被推得远（如图所示）．
（1）设计本实验的目的是研究______；
（2）让小车从不同高度滑下是为了______；
（3）实验中通过观察______来比较动能大小的；
（4）此实验得出的正确结论是______．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明想探究重力势能大小与哪些因素有关？他将“重锤”举高，让它自由下落，将“桩”打入沙中，像这样打桩，要想打得深一些可以采用哪些方法？
方法1______；
方法2______．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

图所示是“比较水和煤油吸热升温特点”的实验装置．
①加热过程中，用搅棒搅动的目的是______；水和煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）．
②关于该实验的变量控制，下列要求中不正确的是______（填字母）
A．采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离等）
B．烧杯中分别装入相同体积的水和煤油
C．使用相同的烧杯．

科目： 来源：2011-2012学年广东省汕尾市新世界中英文学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图是“探究串联电路电流特点”的实验电路图．

电流表的位置	A	B	C
电流/A	0.3	0.3	1.5

（1）实验中，小红用电流表分别测出了图中a、b、c三处的电流大小，并将数据记录在电路图右边表格中，其中明显错误的数值是______，造成错误的原因可能是______．
（2）为了进一步探究串联电路的电流特点，她下一步操作应该是______．
A．将电源正负极对调，再次测量a、b、c三处的电流大小；
B．改变开关s的位置，再次测量a、b、c三处的电流大小；
C．将图中两只灯泡的位置对换，再次测量a、b、c三处的电流大小；
D．换用不同规格的灯泡，再次测量a、b、c三处的电流大小．
（3）实验中小红发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是______．
A．通过此灯泡的电流小于另一灯泡电流；
B．灯泡的灯丝断了；
C．此灯泡灯丝被短路了；
D．此灯泡靠近电源负极．
