科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图，在构成铅笔的四种材料中，通常情况下，属于导体的有    ；属于绝缘体的有    ．

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

按照题目要求作图：（1）如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L₁和阻力的力臂L₂．

（2）如图，用滑轮组拉出陷在泥地中的汽车．请在图中画出最省力的绳子绕法．

（3）如图所示的电路中，开关S闭合时，灯泡L₁和L₂正常发光．请你在图中的圆圈内填上合适的电表符号．

（4）火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人．请把图中各元件符号连接成符合上述设计要求的电路图．

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的阻力是3.0×10³N，消耗燃油1.5×10^-3m³（假设燃油完全燃烧）．若燃油的密度ρ=0.8×10³kg/m³，热值q=4×10⁷J/kg，求：
（1）专用车牵引力所做的功．
（2）已知热机效率η=（式中W为热机在某段时间内对外所做的功，Q为它在这段时间内所消耗的燃油完全燃烧所产生的热量），则该专用车的热机效率是多少？

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是2008北京残奥会开幕式最后一棒火炬手侯斌，靠自己双手的力量，攀爬到火炬台底部并最终点燃圣火的照片，该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神．已知他和轮椅总质量为80kg，攀爬高度39m，历时约3min20s．
（1）如果不计机械装置的额外功，求他的平均功率多大？
（2）小明同学看到火炬手攀爬很费劲，想到物理课上学过利用滑轮组可以省力．小明同学如果站在地面上，用如图所示的哪个滑轮组拉起火炬手侯斌最合适，理由是什么？如果该滑轮组机械效率为80%，求小明同学的拉力至少要多大？（g取10N/kg）

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

如图甲所示，S闭合后，A₁、A₂、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：
（1）电源电压，L₁、L₂两端的电压各是多少？
（2）通过L₁、L₂的电流为多大？（以上答案均需要说明理由）

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

用滑动变阻器改变小灯泡的亮度，
（1）滑动变阻器上标有“20Ω 2A”的字样，“20Ω”指的是______，“2A”指的是______．
（2）现再给电源、小灯泡（正常发光时的电流0.3A）、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求：滑动变阻器的滑片向右移灯泡变暗．电流表测灯泡电流，电压表测灯泡两端的电压，请你把实物电路连接完整．
（3）连接电路时，开关应______，滑片应处于______端（最左或最右）
（4）小红正确连接电路闭合开关后，发现灯泡不亮，电流表无示数，电压表示数接近电源电压3V，出现故障的原因可能是______
A．灯泡短路  B．灯泡断路  C．变阻器短路  D．变阻器断路．

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系．他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见表）．

加热的时间/min		1	2	3	4	5	6
甲杯水温/℃	25	27	29	32	34	36	38
乙杯水温/℃	25	26	27	28	29	30	31

（1）在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定______的位置，再调整固定______的位置（选填“A”或“B”）．
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的______、______．
（3）通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式Q_吸=cm（t-t）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值．你认为他的计算结果可靠吗？______，为什么？______．

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：解答题

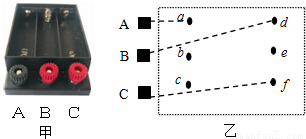

如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图乙中虚线所示．选接盒外不同接线柱，可从该电池盒获得1.5V、3V、4.5V三种输出电压．请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元件符号表示）连接起来，组成一个符合实际的电源，并满足上述要求．

科目： 来源：2010-2011学年江苏省苏州市张家港二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA'、BB'是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是    （选填“L₁”或“L₂”）灯，此报警器开关的工作原理是    ．
