科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压为6V，并保持不变，当S_l、S₂闭合，S₃断开时，电流表示数为0.5A，则R₁的电阻值为     Ω；当S₁、S₃断开，S₂闭合时，电压表示数为4V．则R₂的电阻值为     Ω；如果电路中只闭合S₃，电压表示数是     V．

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

如下图所示是“研究电流与电压的关系”的实验电路图．当某同学按电路图连接好实物开始实验，电压表和电流表出现如图所示情形为：①______；②______

③下面是排除故障后进行实验时的数据记录：

实验次序	1	2	3
电压U（伏）	3.2	4.8	6.4
电流I（安）	0.5	0.75	1.00

根据以上数据，可以得出的结论是______．

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

如图为“欧姆定律”一节中的“研究电流和电阻关系”实验电路图
（1）为了达到研究的目的，实验过程中必须保持______ 不变．
（2）当开关S闭合后，电压表的读数为2V，电流表的读数为 0.4A．现将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究．则下一步进行的操作是______．

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

小明分别用定值电阻R₁和R₂按如下电路图做实验，他不断改变电源电压后把电压表和电流表的示数记录在以下表格，请根据你探究[出来的结论填写表格中的空格．

电压（V）	2.0	4.0	6.0		10.0
R1电流（A）	0.3		0.9	1.2
R2电流（A）		0.4		0.8

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

小明同学做电学实验，通过改变滑动变阻器R₃电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？
答：______．

电压表示数U/V	0.60	0.70	0.80	0.90	1.00	1.10
电流表示数I/A	0.18	0.21	0.24	0.27	0.30	0.33

科目： 来源：2011-2012学年福建省莆田十八中九年级（上）期中物理试卷（解析版） 题型：解答题

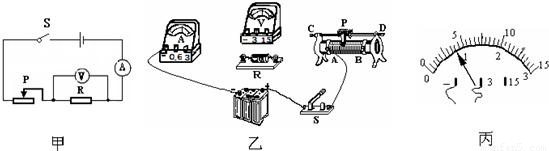

如图所示，是利用电压表和电流表测量电阻的实验装置．

①根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程．
②图丙是某一次测量时电压表指针所指示的情况，则此时电压表的读数是______，如果此时电流表的读数是0.16A，则待测电阻的阻值是______Ω．
