科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

按照题目要求作图

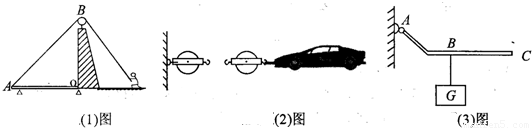

（1）杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，桥的重心在桥的中心，请在图中画出动力臂l₁，和阻力臂l₂．
（2）要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
（3）如图所示的曲棒．ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图．

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中：
（1）当杆杠静止在下图（甲）所示的位置时，杆杠处于______（选填“平衡”或“不平衡”）状态，此时应将右端的平衡螺母向______调节，或将左端的平衡螺母向______调节，使杠杆在______位置平衡，这样做是为了便于测量______；
如下图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中．

实验次数	动力F1/N	动力臂L1 /cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1	①
2	1	20	②	10
3	1	20	1.5	10

（2）将表格中的实验数据补充完整．
（3）小明的第3次实验存在错误，其错误是______．

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请回答以下问题：
（1）设计实验的目的是研究    （钢球/木块）动能的大小与    的关系．
（2）实验是通过观察    ，说明钢球对木块做功的多少，从而得出结论的．
（3）若水平面光滑，该实验还能得出结论吗？    ，理由是：    ．

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行实验，实验数据如下表．

实验序号	物重G/N	物体上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm	机械效率η
1	2	5	0.9	15	74.1%
2	2	10	0.9	30	74.1%
3	4	10	1.7	30	78.4%
4	6	10	2.5	30

（1）分析表中数据，可知滑轮组的机械效率与物体上升的高度______，与所提物体的重力大小______；（均选填“有关”或“无关”）
（2）请用实验中所测量的物理量符号写出计算机械效率的表达式η=______，并算出第4次实验的机械效率为______；
（3）如果换用图乙所示装置进行实验，把同一重物提升相同高度，需要做的额外功更______，所以机械效率更______；（均选填“大”或“小”）
（4）关于用同一滑轮组提升重物时的机械效率，以下说法正确的是______
A．提升越重的物体，机械效率越大    B．总功越大，机械效率一定越大
C．额外功越大，机械效率一定越小    D．同一机械的机械效率是恒定不变的
（5）在正确操作该实验时，应该沿着竖直方向匀速拉动弹簧测力计，若某同学在实验时加速拉动弹簧测力计，则所测得的滑轮组机械效率与正确操作实验相比将______（选填“偏大”、“不变”或“偏小”）

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

俯卧撑运动对发展力量素质，提高人体生理机能，发展平衡和支撑能力起着重要作用，它可以改善中枢神经系统，有利于骨的坚实，关节的灵活，韧带的牢固肌肉的粗壮及弹性，同时能加速血液循环，增大肺活量．如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆：
（1）此杠杆的支点为______（选填“O”、“A”或“B”）点．
（2）若该同学质量为50千克，那么他将身体撑起，每只手受到支持力至少为多少牛？
（3）若他在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为多少瓦特？（g=10N/kg）

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

右图所示的滑轮组吊起重960N的物体，小明站在地面上用力F匀速往下拉绳，拉力F=400N时，物体以0.2m/s的速度匀速上升（不计绳重和一切摩擦）．求
（1）拉力F做功的功率为多大？
（2）此时滑轮组的机械效率为多大？
（3）若小明的重力为500N，绳能承受的最大拉力为600N，小明用此滑轮组提升物体所能达到的最大机械效率为多少？

科目： 来源：2011-2012学年河南省驻马店二中九年级（上）期中物理试卷（解析版） 题型：填空题

图中是物理教材中的两幅插图，甲图表示小铁球受磁铁的情况，说明力可以改变物体的    ；乙图是坐在船中的人用手推另一只船时，自己坐的船同时后退，说明物体间力的作用是    ．

科目： 来源：2011-2012学年河南省驻马店二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，物体A重30N，用F等于50N的力垂直压在墙上静止不动，则物体A所受的摩擦力是    N；物体B重30N，受到F等于20N的水平推力静止不动，则物体B所受的摩擦力是    N．
