科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个    （填电路元件名称）接在干路上．房间里有电灯、电视等用电器，它们是    联的．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是    V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是    V．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的    ，从而减小了导线的    ，以达到减少输电线上电能损失的目的．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将    （变大/不变/变小），电压表V与电流表A₁示数的比值将    （变大/不变/变小）．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

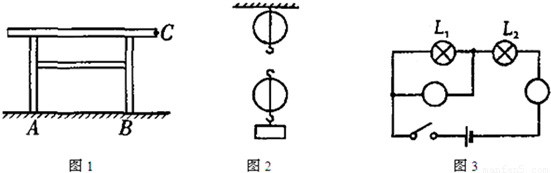

（1）如图1所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动．请在C点画出这个力的示意图，并标出它的力臂l．
（2）站在地面上的人用较小的力通过滑轮组将重物提起，在图2中画出滑轮组的绕线．
（3）如图3所示，请在两圆圈内填上合适的电表符号，使两灯泡都能正常发光．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究哪些因素影响滑轮组的机械效率”的实验中，某小组利用如图所示装置测得了四组数据，如下表所示．

实验次数	钩码重G/N	钩码上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	3	2	1.2	6
2	3	5	1.2	15
3	3	8	1.2	26
4	3	10	1.2	30

（1）前三次实验中，第______次实验数据明显出现错误，应当剔除．
（2）第四次实验中，有用功是______J，总功是______J，滑轮组的机械效率为______．
（3）根据以上信息，请判断：该小组设计这四次实验的目的是为了探究滑轮组的机械效率与______是否有关．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

小强在验证杠杆平衡条件的实验中
（1）实验前没有挂钩码和弹簧测力计时，发现杠杆左端高右端低，要使其在水平位置平衡，应将杠杆左端的平衡螺母向______调节，这一调节过程的目的是为了使杠杆的______对杠杆平衡不产生影响，这时杠杆重力的力臂为______．
（2）在图中，杠杆水平平衡后，小强调节左边钩码的个数和位置，使杠杆水平平衡时，测出F₁=1.2N，F₂=1.5N；OA=30cm，OB=20cm．他将所得数据直接代入杠杆平衡条件的公式中，发现F₁×OA和F₂×OB并不相等，从而认为杠杆的平衡条件不一定是F₁l₁=F₂l₂．小强的失误是______．
（3）在图中，若B处的钩码不变，小强将弹簧测力计由A处移到C（OC=10cm）处，施加一个竖直方向的力，使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（4）在图中，若B处的钩码不变，小强不用弹簧测力计，在A处挂______N的钩码，杠杆在水平位置仍然平衡．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

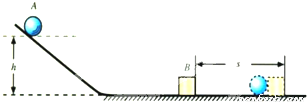

如图是探究“物体动能的大小与什么因素有关？”的实验示意图．
①该实验要探究的是物体动能的大小与物体    的关系．
②该实验物体的动能是指物体    （选填“A”或“B”）．
③该实验物体动能的大小是通过    来反映的．
④该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时    （选填“碰前A”、“碰后A”、“碰前B”或“碰后B”）的速度，它是通过    （选填“高度”或“质量”）来改变的．
⑤实验中多次让物体从斜面同一高度上静止滚下时，应改变    （选填“物体A”或“物体B”）的质量，这是为了研究物体动能与物体质量的关系．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

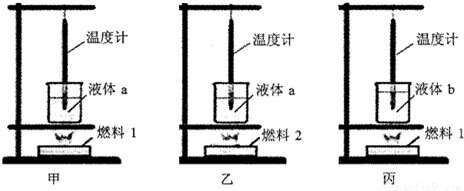

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体质量也相同．

（1）比较不同燃料的热值，应选择    两图进行实验；比较不同物质的比热容，应选择    两图进行实验；
（2）水的比热容为4.2×10³J/，它的物理含义是    ；
（3）酒精的热值为3.0×10⁷J/kg，完全燃烧10g酒精放出的热量为    J．

科目： 来源：2011-2012学年江苏省泰州市靖江外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．

（1）实验过程中，移动变阻器滑片时，眼睛应注视______（选填序号）；
A．变阻器滑片
B．电压表示数
C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是______（选填序号）；
A．10Ω 0.5A
B．20Ω 1A
C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是______；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是______．
