科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

把带有开关的电灯，三孔插座正确地连入下图的家庭电路中．

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

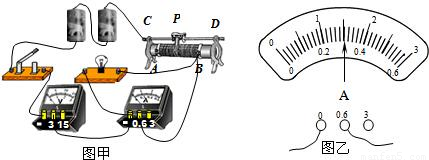

在做“测定小灯泡功率”的实验时，小明同学连接的实物电路如图甲所示．其中小灯泡的额定电压为2.5V，额定功率小于1W．

（1）同组的小林同学在检查线路时，发现有一根导线连接错误．请你在图中用“×”标出这根错接的导线，并画出改接后的导线（不能与其他导线交叉）．
（2）电路错误改正后，将滑动变阻器的滑片移至A端，闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近3V．发生这种现象的原因可能是______．
（3）排除故障后，再闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率为______W．

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图，当开关闭合后，电压表的示数为48V，电流表的示数为3A，当开关断开后，电压表的示数为40V，求：
（1）电源电压；
（2）R₁、R₂的阻值．

科目： 来源：2010-2011学年广东省汕尾市河田中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

电吹风是现代家庭的常用电器．如图所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如表所示：
（1） 当只闭合S时，电吹风正常工作lmin消耗的电能是多少？
（2） 当同时闭合S、S₁时，电吹风正常工作，通过R的电流为多大？（保留一位小数）
（3） 当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少？
