科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：选择题

“风力测试仪”的原理如图所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀电阻丝．闭合开关S，有风时，重物受风力的作用而发生偏转则下面说法中正确的是（ ）

A．风力越大，灯泡越暗
B．风力越大，灯泡越亮
C．风力越大，AB连入电路的电阻值越大
D．AB连入电路的电阻值与风力大小无关

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：解答题

按照如图所给实验器材，设计一个测量小灯泡电阻的实验．且要求滑片P向A端移时，电流表的示数变小．连接实物图并把相应的电路图画在右边的方框内．

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：解答题

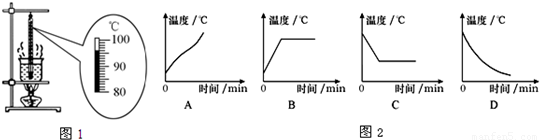

在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：

时间/min		1	2	3	4	5	6	7	8
水的温度/℃	90	92	94	______	98	98	98	98	98

（1）第3分钟的数据没有记录，当时温度计示数如图1所示，请你在表格中填上数据．
（2）根据表中实验数据，可知水的沸点是______℃；由水的沸点，可判断出当时的大气压______（选填“高于”、“等于”或“低于”）1标准大气压．
（3）根据表中实验数据和生活常识可知，水沸腾时的特点是______．
（4）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如图2所示．其中
能正确反映研究水沸腾过程中温度随时间变化关系的是

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：解答题

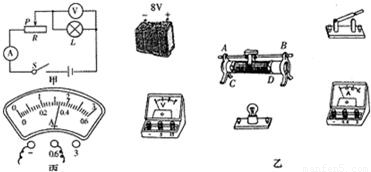

要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10Ω．现有电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（8V）一个．
（1）小星设计了如图甲所示的电路图，通过分析你认为小星应选用规格为______的滑动变阻器．
（2）请你根据图甲所示的电路图，用笔画线代替导线，将图乙中的器材连成实验电路（要求减小误差，导线不要交叉）．

（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）．具体原因是______
（4）小星排除故障后，继续实验．当电压表的示数为3.8V时，电流表的示数如图丙所示，则通过小灯泡的电流为______A，该灯泡的额定功率是______W．

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：解答题

在如图所示的电路中，已知电阻R₁=5Ω，电流表A₁的示数为1A，电流表A的示数为1.5A，求：
（1）R_l两端的电压U_l；
（2）通过R₂的电流I₂；
（3）R₂的阻值．

科目： 来源：2011-2012学年河南省周口市沈丘县中英文学校九年级第三次月考物理试卷（解析版） 题型：解答题
