科目： 来源：2011-2012学年四川省广元市剑阁县剑门关高中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

家庭电路中，电能表是用来测量电路消耗    的仪表，熔断器是在电路超负荷运行或发生    （选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为    kW?h．

科目： 来源：2011-2012学年四川省广元市剑阁县剑门关高中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

芳芳自从学习电学知识后，对家里的用电器非常感兴趣，想自制一只台灯，她去商店选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家庭电路的电压是220V，于是她在买回的灯泡包装盒内寻找说明书，但没有找到，却发现了一只配件．
（1）芳芳想知道配件的作用及有关它的性能参数（如额定功率、额定电流、电阻等），于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整．注意在连接电路时开关______，滑动变阻器要调到______的位置．
（2）芳芳在正确连接完电路后，将测得的实验数据记录在下列表格中，根据实验数据能够知道配件的性能参数是______（只要求写出一个参数及其数值）．

物理量 实验次数	电压U/V	电流I/A
1	9.2	0.05
2	18.4	0.1
3	36.8	0.2

（3）芳芳利用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么
答：______．

科目： 来源：2011-2012学年四川省广元市剑阁县剑门关高中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω．
①连接电路时开关应______，图中的电流表尚未接入电路，连接时电流表应选0～______A的量程．
②连好电路后，闭合开关，发现电流表、电压表的指针反偏（即逆时针偏转）原因是______（写出一种即可）．
③聪聪同学闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V．
④聪聪移动滑片只使小灯泡正常发光，此时电流表的读数为0.27A，小灯泡正常发光的电阻是______Ω（结果保留1位小数），小灯泡的额定功率是______W．

科目： 来源：2011-2012学年四川省广元市剑阁县剑门关高中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

用滑动变阻器改变小灯泡的亮度．

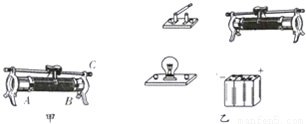

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20Ω”指的是______接线柱间的电阻值，“2A”指的是______．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再______联一个电流表，并增加______根导线．
