科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是6V，a接d时，电压表的示数为1.5V，则a接c时，电压表的示数为    V，则灯L₁两端电压为    V，灯L₂两端电压为    V．

科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：解答题

在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关．
要求：前门来人按下开关电铃响，后门来人按下开关电灯亮．请设计一个电路，并按设计连接图中对应的实物图．

科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：解答题

在“用电流表测量电流”的实验中，某同学连接的电路如图所示：
（1）闭合开关，观察到灯泡L₁和L₂的发光情况是______；
（2）针对上述现象，该电路存在的问题是______；
（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉）．

科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：解答题

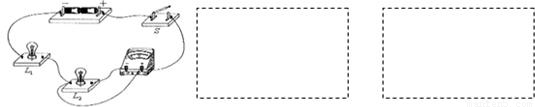

请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．

（1）在图中只加一根导线，使实物电中成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．

科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：解答题

瑞瑞同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和．瑞瑞同学准备了两只相同的灯泡L₁、L₂和其他实验器材．
【进行实验】
（1）按如图所示的电路图连接电路；
（2）闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中．

AB间电压	BC间电压	AC间电压
1.4V	1.4V	2.8V

【分析与论证】
（1）在物理学中，串联电路电压的规律是：______；
（2）分析瑞瑞的实验数据得出的结论与他的猜想______ （“相符”或“不相符”）
【评估】
这个实验的不足之处是：（1）______；（2）______．

科目： 来源：2011-2012学年江苏省常州市新北区新桥中学九年级（上）月考物理试卷（解析版） 题型：解答题

在如图电路中，闭合开关S后，电流表A₁、A₂的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L₁、L₂中的电流I₁和I₂；
（2）L₁两端的电压U₁和电源电压U．
