科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，随着“呯”的一声响，看到盒盖弹出，在此过程中，酒精燃烧后的燃气的     能转化为塞子的    能．图    中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的．如果该汽油机飞轮转速是1800r/min，则它每秒钟内对外做功    次．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：填空题

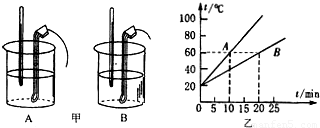

用如图甲所示的两个完全相同的电加热器分别给A、B两种液体加热，绘制它们的温度随时间变化的图象，如图乙所示．
（1）如果A、B两种液体的质量相同，则    液体的比热容较大；
（2）如果A、B为同种液体，则    液体的质量较大．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，要使灯泡L₁和L₂串联在电路中，应闭合开关    ，断开开关    ；若要使L₁和L₂并联在电路中，应闭合开关    ，断开开关    ．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图导线A处直径大于B处，如果通过导线A的电流为I₁，通过导线B的电流为I₂，则它们的大小关系是I₁    I₂．（选填“＜”、“＞”或“=”）

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：解答题

在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______两点之间．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图1所示的是钢丝钳单侧钳柄及相连部分示意图，其中A是剪钢丝处，B为手的用力点，O为支点，请在图中画出钢丝钳剪钢丝时的动力臂L₁和阻力F₂．
（2）如图2所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．
（3）根据图3所示的电路图，用笔画线代替导线，连接实物电路，每个灯泡中的电流约为0.4A （要求导线不能交叉）．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某小组研究“杠杆的平衡条件”，器材：有刻度的杠杆、若干个相同的钩码、弹簧测力计等，O为杠杆的支点．
（1）实验前，应先调节平衡螺母使它在______位置平衡，调节时，如发现杠杆左端偏高，应将两边的螺母向______调节．实验时，杠杆两端挂上钩码和弹簧测力计后，仍要使杠杆在水平位置平衡，这样做的目的是______．
（2）如图所示，弹簧测力计在C处由竖直向上逐渐向右倾斜拉动杠杆，仍使杠杆在水平位置保持平衡，则弹簧测力计的示数将______（选填：变大、变小或保持不变），其原因是______．

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：解答题

某同学进行了如下实验：根据图连接好实物，用电流表分别测出I、I₁、I₂的电流，改变电源电压，重复实验，记录数据如下表．
（1）该实验探究的问题是______；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍．该实验有不完善之处，请你提出改进的建议：______．

电流 次数	I1/A	I2/A	I/A
1	0.2	0.2	0.4
2	0.3	0.3	0.6
3	0.4	0.4	0.8

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．不考虑摩擦．
（1）实验中，将两个相同的钩码悬挂在A点匀速将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率η₁为______%．
（2）将三个相同的钩码悬挂在A点匀速提高时，该杠杆的机械效率为η₂，则η₂______η₁．（＜/=/＞）
（3）将同一物体分别悬挂在A、B两点匀速提高时的机械效率分别为η_A和η_B，则η_A______η_B．（＜/=/＞）

科目： 来源：2011-2012学年江苏省无锡市北塘区外国语学校九年级（上）期中物理试卷（解析版） 题型：填空题

小明骑自行车上学途中，要经过一段上坡路．他思考：物体冲上斜坡的最大距离可能与哪些因素有关呢？
（1）他发现车子的初始速度越大，冲上斜坡的最大距离就越长．这是因为车子的初始速度越大，它的初始动能也越大，上坡过程中增加的    就越大．
（2）他进而又提出两个猜想：
猜想一：物体冲上斜坡的最大距离可能与物体的质量大小有关；
猜想二：物体冲上斜坡的最大距离可能与斜坡的倾角大小有关．

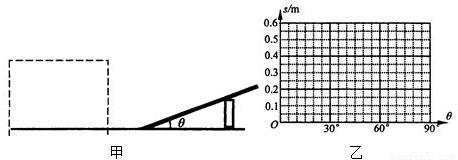

为了验证猜想一，他将与水平面平滑连接的长木板以一定的倾角θ固定，如图甲所示．实验时为了让不同质量的小木块以相同的初始速度滑上长木板，请你在甲图中的虚线框内为小明设计一实验装置，并说明使用该装置进行实验时的操作要点：
小明发现当不同质量的木块以相同初始速度滑上长木板时，向上滑行的最大距离均相同．这说明猜想一是    （选填“正确”或“错误”）的．
在验证猜想二的实验中，小明让一木块以相同的初始速度分别滑上不同倾角的长木板，测得的数据记录如下表：

次数	1	2	3	4	5
木板倾角θ	10°	30°	53°	75°	85°
向上滑行的最大距离s/m	0.50	0.40	0.36	0.39	0.43

根据表中数据请在图乙中描点作出S---θ图象．由图象可知木块向上滑行的最大距离s与倾角θ的定性关系是    ．
