科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

小刚用图的电路探究“一段电路中的电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω并再次接通电路后，为了探究上述问题：
（1）他应该采取的唯一操作是：将滑动变阻器的滑片P适当向______（填“左”或“右”）移动．
（2）其目的是______．

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：填空题

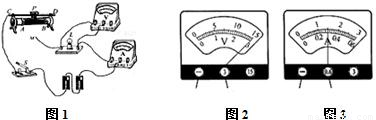

小静同学用电池组（两端电压为3v ）、电压表、电流表和滑动变阻器等实验器材，测定标有“2.5V”小灯泡的额定功率．

（1）如图1所示，小静连接的电路还没有完成，如果要求滑动变阻器的滑片P向右移动时，电流表的示数变大，导线M应与滑动变阻器的接线柱    连接．（填“A”、“B”或“D”）
（ 2 ）小静把滑动变阻器正确连入电路后，闭合开关s，发现灯L不发光，电流表无示数．但电压表有示数．电压表的示数如图2所示，为    V．请你判断电路中出现的故障可能是    ．
（ 3 ）小静排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图3所示，灯L的额定功率为    W．

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

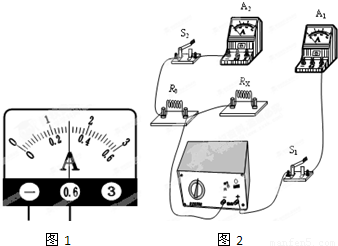

小乐想利用两块电流表和阻值已知的电阻R测量电阻R_X的阻值．小乐选择了满足实验要求的电源、电流表A₁和A₂，并连接了部分实验电路，如图1所示．
（1）请你帮助小乐完成图2所示的实验电路的连接．
（2）电流表A₁的示数用I₁表示，电流表A₂的示数用I₂表示，请用I₁、I₂和R表示R_X．R_X=______．

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

如图所示，电源电压为12V，且保持不变，已知滑动变阻器的最大值为18Ω，定值电阻R为24Ω，小灯泡上标有“6V  3W”字样．求
（1）灯泡的电阻和正常工作时的电流各是多少？
（2）S闭合，S₁、S₂都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？
（3）S、S₁、S₂都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？

科目： 来源：2011-2012学年北京市日坛中学九年级（上）摸底考试物理试卷（解析版） 题型：解答题

在如图所示电路中，电源电压一定．电阻R₁=20Ω．当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V₁示数为U₁；当开关S断开，再将滑片P调至B端，电压表V₁示数为U₁′，电压表V₂示数为U₂，电流表示数为0.3A．若U₁：U₁′=4：9，U₁：U₂=2：3．求：滑动变阻器R₂的最大阻值和电源电压．

科目： 来源：2011-2012学年九年级（上）第一次月考物理试卷（二）（解析版） 题型：填空题

如图是用来说明原子内部结构的示意图．由图可知：原子是由    和    组成，原子核由中子和    组成．

科目： 来源：2011-2012学年九年级（上）第一次月考物理试卷（二）（解析版） 题型：填空题

科目： 来源：2011-2012学年九年级（上）第一次月考物理试卷（二）（解析版） 题型：填空题

在“探究同种物质的质量和体积关系”的实验中，小明对A、B两种物质进行了探究，对实验数据进行处理，得到了图所示的图象．
（1）从所得到的图象来看，同种物质的质量和体积具有    关系．
（2）A、B两种物质中，    物质的密度较大．
