小亮通过实验分别测出了两个电阻R₁、R₂中电流与其两端电压的一组数据，并画出了U-I图象如图所示．将R₁、R₂串联后接入电路，当通过R₁的电流为0.2A时，R₁与R₂ 两端的总电压是______V；将R₁、R₂并联后接入电路，当通过R₂的电流为0.4A时，R₁两端的电压是______V．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

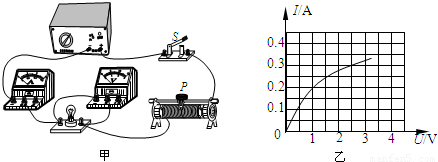

在测量额定电压为2.5V的小灯泡电功率的实验中，电路已连接好，如图甲所示，
（1）闭合开关S，发现灯泡不亮，电流表示数几乎为零，电压表示数接近电源电压，其电路故障可能是______．
（2）排除故障后，移动滑动变阻器滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图乙所示的I-U图象，根据图象信息可算出：①小灯泡两端加的电压为1V时的功率为______W； ②小灯泡的额定功率是______W．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱一个（电阻箱的符号）、开关一个、导线若干．要求从实验桌上选取适当器材，设计一个实验证明：“当电阻两端电压保持不变时，电阻消耗的电功率与该电阻的阻值成反比．”请画出实验电路图，写出实验步骤，并设计出实验数据记录表．
（1）实验电路图；
（2）实验步骤；
（3）实验数据记录表．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压为6V，当开关S闭合后，电流表A₁的示数为0.2A，电流表A₂的示数为0.6A．求：电阻R₁、R₂的阻值各为多少？

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小明看到家里的电吹风机，发现其上的铭牌如图甲所示，并进一步查阅说明书发现其内部电路如图乙所示（其中为电吹风机中带动风扇的电动机）．当只闭合开关S₁时，电热丝R不工作，电吹风机吹冷风；当S₁和S₂都闭合时，电热丝R工作，电吹风机吹热风．
求：
（1）这个电吹风机正常工作并且吹 冷风12s，它消耗的电能．
（2）这个电吹风机正常工作并且吹热风时，通过电热丝R的电流．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小勇同学在科技月制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他将电表接入电路中，其电路如图所示．电源两端电压不变，R₁的阻值为10Ω，滑动变阻器的最大阻值为R₂．当开关S闭合，S₁、S₂ 断开时，将滑动变阻器的滑片置于B端，此时电压表示数为U₁，R₃消耗的功率P₃为1.2W；当开关S、S₂闭合，S₁断开时，电流表的示数为I₁，电压表的示数为U₂；当开关S、S₁、S₂都闭合时，将滑动变阻器的滑片置于中点，电流表的示数为I₂．已知I₁：I₂=1：2，U₁：U₂=1：6．求：
（1）R₂的阻值；
（2）电源两端的电压．
