科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路中，电源电压为18V，滑动变阻器R₂的阻值范围是0～50Ω，电流表的量程是0～0.6A，电压表的量程是0～15V．当闭合开关S后，电流表示数为0.4A，电压表的示数为12V，为了使两电表均不超其量程，则滑动变阻器接入电路的最小阻值为    Ω．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电能表的示数是______kW?h．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电压表的示数是______V．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数是______Ω．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

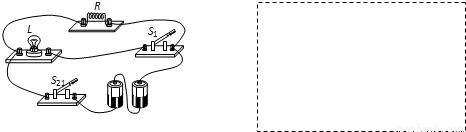

根据图中所示的实物连接图，在方框内画出电路图．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

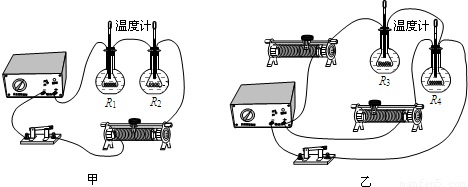

为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R₁＞R₂R₃=R₄）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲、乙所示的两个方案．

（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟______关系．
（2）乙方案可探究______和通电时间一定时，电流产生的热量跟______关系．
（3）电阻在一定时间内产生的热量是通过烧瓶中煤油______的多少反映出来的．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

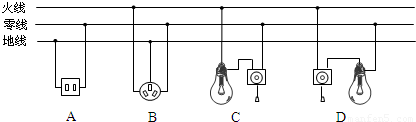

在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是______．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小峰想利用一块电流表和阻值已知的电阻R测量电阻R_X的阻值．小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图所示．小峰的实验步骤没有写完整，请你帮助小峰完成实验步骤，并写出电阻R_X的表达式．
（1）闭合开关S₂，断开S₁，读出电流表的示数I₁；
（2）______，读出电流表的示数I₂；则待测电阻的表达式为：R_X=______．
