科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

有两个阻值不同的定值电阻R₁、R₂，它们的电流随电压变化的I-U图线如图所示．并联后总电阻为R_并，则R_并的I-U图线所在的区域为    ．（填“Ⅰ”“Ⅱ”或“Ⅲ”）

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

某电阻R接在电压不变的电路中，通过的电流为I，若将3Ω的电阻串联在R上，仍接在原电路中，电流变为原来的倍，则电阻R=    Ω．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

如图，电源电压不变，开关由断开到闭合时电压表的示数之比是3：5，则R₁：R₂=    ．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变
阻器的滑片P向右滑动时，电压表的示数将    灯L亮度将    ．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：填空题

在如图所示的电路中，当通过R的电流为I，消耗的电功率为P．现在由于电路变化发现电流表的示数减少0.2A时，电压表的示数从6V变为5V，此后该定值电阻R消耗的电功率与P相比变化了    W．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电阻箱的示数为______Ω．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电能表的读数为______ kW?h．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：解答题

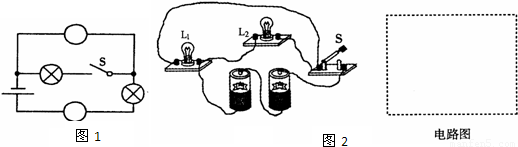

按要求完成下列作图：

（1）如图1所示，请在图中的“〇”内填入电流表或电压表的符号使开关闭合后两灯都能发光．
（2）请根据如图2所示的实物电路连接图，在虚线框内画出对应的电路图．

科目： 来源：2011-2012学年北京66中九年级（上）期中物理试卷（解析版） 题型：解答题

一位同学在做“串联电路与并联电路”的实验时，发现三个灯均不亮，电流表无示数，请你去掉1根导线，（用“×”标出拆去导线），使S闭合后灯均发光．
