科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电阻箱的示数是______Ω．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

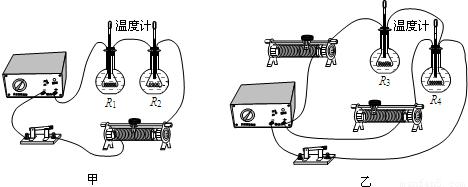

为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R₁＞R₂R₃=R₄）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲、乙所示的两个方案．

（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟______关系．
（2）乙方案可探究______和通电时间一定时，电流产生的热量跟______关系．
（3）电阻在一定时间内产生的热量是通过烧瓶中煤油______的多少反映出来的．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

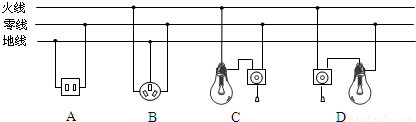

在家庭电路中，如图所示的有关电灯、开关和插座的连线正确的是______．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小盟想利用一块电流表和阻值已知的电阻R测量电阻R_X的阻值．小盟选择了满足实验要求的电源、电流表A，并连接了实验电路，如图所示．小盟的实验步骤没有写完整，请你帮助小盟完成实验步骤，并写出电阻R_x的表达式．
（1）闭合开关s₁，断开s₂，读出电流表的示数为I₂；______，
（2）读出电流表的示数为I₂请用，I₁，I₂和R表示如R_X．R_X=______．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小亮通过实验分别测出了两个电阻R₁、R₂中电流与其两端电压的一组数据，并画出了U-I图象如图所示．将R₁、R₂串联后接入电路，当通过R₁的电流为0.2A时，R₁与R₂ 两端的总电压是______V；将R₁、R₂并联后接入电路，当通过R₂的电流为0.4A时，R₁两端的电压是______V．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

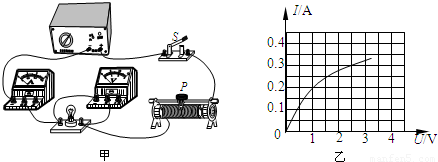

在测量额定电压为2.5V的小灯泡电功率的实验中，电路已连接好，如图甲所示，
（1）闭合开关S，发现灯泡不亮，电流表示数几乎为零，电压表示数接近电源电压，其电路故障可能是______．
（2）排除故障后，移动滑动变阻器滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图乙所示的I-U图象，根据图象信息可算出：①小灯泡两端加的电压为1V时的功率为______W； ②小灯泡的额定功率是______W．

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路中，电源电压为6V，当开关S闭合后，电流表A₁的示数为0.2A，电流表A₂的示数为0.6A．求：电阻R₁、R₂的阻值各为多少？
