科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲所示的电路中，开关S闭合后，V₁、V₂的示数分别如图乙所示，则V₁的示数为    V，L₁两端的电压为    V．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

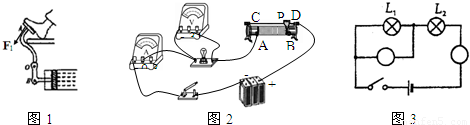

（1）如图1所示是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受动力F₁的力臂L₁和阻力F₂的示意图．
（2）请根据图2中的实物电路画出对应的电路图．
（3）请在图3两圆圈内填上合适的电表符号，使两灯泡都能正常发光．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小明家里每天的生活用热水原来都使用液化石油气烧，现为了节约家庭开支，她家新安装了一台太阳能热水器．
（1）若使用这台太阳能热水器，每天可将100kg的水从20℃加热到60℃，这些水吸收的热量是多少？）
（2）若使用液化石油气烧这些水，已知液化石油气完全燃烧放出的热量有50%被水吸收，那她家改用太阳能热水器后平均每天可节约液化石油气多少kg？（液化石油气的热值是8.0×10⁷J/kg）

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小睿利用机械效率为80%的滑轮组提升重为400N的货物，如图所示，若小睿10秒内对货物做800J的有用功．求：
（1）货物被提升的高度．
（2）绳子自由端拉力F的大小．
（3）为了提高滑轮组的机械效率，你认为有几种不同的方法？请写出两种．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图电路中，闭合开关S后，电流表A₁、A₂的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L₁、L₂中的电流I₁和I₂；
（2）L₁两端的电压U₁和电源电压U．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，其中“20Ω”指的是______，“2A”指的是______．将其接入电路通过改变______来改变其连入电路中的电阻．
（2）现再给电源、小灯泡、开关各一个，导线若干，若要求滑动变阻器的滑片向右移灯泡变暗，请在图中用笔线代替导线将这些元件连接成正确的电路．
（3）连接电路时开关要______，闭合开关前滑动变阻器的滑片P要调到______端（填“左”或“右”）．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小华用一根细线拴住一端粗、一端细的实心胡萝卜后悬挂起来，调节胡萝卜的轴线静止在水平位置，如图所示，取下胡萝卜在拴线处沿竖直方向将胡萝卜切成A、B两段．那么A、B哪段重些呢？同组的甲、乙、丙三个同学提出了各自的猜想：
甲：A较重；
乙：B较重；
丙：A、B一样重．
（1）为了验证甲、乙、丙三个同学的猜想是否正确，小华从实验室取来一个常用测量工具设计了一个简易实验，很快判断出A、B的轻重．她选择的测量工具是：______，小欣却认为不需要测量，只要根据已学知识______，通过观察便可以判断出A、B哪段较重．
（2）为进一步研究类似A、B轻重的问题，小鹏设计并完成了如图甲所示的三个实验．

小鹏的实验，可以验证______同学的猜想是正确的（填“甲”、“乙”或“丙”），小鹏通过实验得出结论：只要满足“阻力×阻力作用点到支点的距离=动力×动力作用点到支点的距离”，杠杆就能平衡．
（3）小辉为了验证小鹏的结论是否正确，又设计了如图所示乙的实验作进一步的探究，实验时他应将弹簧测力计钩在杠杆右侧的不同位置沿______（填“竖直”或“倾斜”）方向向下拉，使杠杆在______位置平衡，并收集相关数据，分析归纳得出小鹏的结论是不正确的．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“导体的电阻跟哪些因索有关”的问题时，老师引导同学们做了如下实验：
（1）猜想：导体电阻可能与导体材料、横截面积、______、______有关．

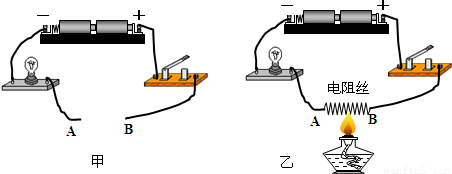

（2）实验时，同学们用下图甲的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之问，探究情况如下表：

序号	材料	长度（m）	横截面积（mm2）	灯泡亮度
a	铜丝	1	1	较亮
b	镍铬合金丝	1	0.5	最暗
c	铜丝	1	0.5	较暗
d	铜丝	0.5	1	最亮

当选用______两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：______．
（3）如图乙的实验，可探究导体电阻与______的关系．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示是探究动能大小与哪些因素有关的实验，其中铜球和钢球体积相等．
（1）实验中通过观察______知道动能的大小．
（2）实验中为使钢球和铜球滚到水平面速度相同，采用的方法是______．
（3）通过图甲和图乙的实验比较，探究的是动能和______ 因素的关系，其结论是______．

科目： 来源：2011-2012学年江苏省泰州市泰兴实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

同学们在探究“并联电路中干路电流与支路电流有什么关系”时，小岩所在小组的同学选了两个完全相同的小灯泡，按如图所示的电路做了两次实验，记录的数据如表一所示．

（表一）	A点的电流IA/A	B点的电流IB/A	C点的电流IC/A
第一次测量	0.28	0.28	0.56
第二次测量	0.26	0.26	0.52

在对数据进行分析和论证时．小岩认为该实验应有如下结论：①并联电路中各支路电流都相等；②干路电流与支路电流的关系为I_干路=nI_支路．（n为支路条数）本组其他同学对小岩得出的结论有异议，于是他们在小岩实验的基础上进行了适当改进，重新实验两次，得到的数据如表二所示．

（表二）	A点的电流IA/A	B点的电流IB/A	C点的电流IC/A
第一次测量	0.22	0.26	0.48
第二次测量	0.18	0.22	0.40

你认为小岩的实验有何不妥？______同组其他同学对小岩实验的改进是______．由此得出的并联电路中电流的特点是______，用表达式表示为______．
