科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：填空题

从如图家用电能表的盘面可知，电路中允许接入用电器的最大总功率为    W；若某个电热水器单独使用时，转盘在300s内转了210转，则热水器消耗的电能是    J，热水器的功率是    W．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示为冬天人们常用的一种电热暖手宝，其内部液体通常采用水，这是利用水的    的属性，使保暖时间更长．当袋内0.5kg的水由0℃加热至80℃，需要吸收的热量为    J，该电热暖手宝正常工作时功率为600W，不计热量损失，产生这些热量需要的时间为    秒．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是    （选填“串联”或“并联”）起来使用的．[c_水=4.2×10³J/]．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，R₁=6Ω，R₂=4Ω．
（1）当开关S₁闭合，S₂、S₃断开时，电流表的示数为0.6A，电路总电阻是    Ω，电源电压为    V．
（2）当开关S₁、S₂和S₃都闭合时，电流表示数为1.5A，此时通过R₁的电流是    A，10s内电流通过灯泡L做的功为    J．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，当人曲臂将重物端起时，人的前臂可以看作一个杠杆．请在示意图上画出F₁和F₂的力臂．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关．
要求：前门来人按下开关电铃响，后门来人按下开关电灯亮．请设计一个电路，并按设计连接图中对应的实物图．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

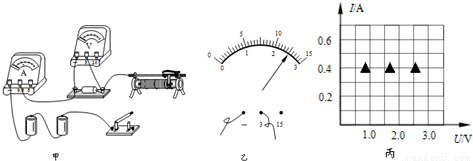

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A，时电压表示数如图乙所示，其值为______V．此时对应所测电阻的阻值______Ω．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	-	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（3）在丙图中作出通过导体的电流与导体两端电压的关系图线．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的______；
（2）油量表是用______表改装的；
（3）当油箱中的浮标向上运动时，R的电阻值将______，此时电路中的电流将______．（选填“增大”或“减小”）

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

小明在“测滑轮组机械效率”的实验中，用如图a所示的滑轮组进行了三次实验，实验数据如下表：

实验 次数	物重 G/N	物体上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	6	3	2.5	9
2	6	5	2.5	17
3	6	8	2.5	24

（1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，错误的数据是______；
②第3次实验中滑轮组的机械效率是______；
③滑轮组的机械效率与______无关．
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图b所示．
①小红多使用一个滑轮，目的是为了改变______；
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______（选填“相同”或“不相同”），理由是：______．

科目： 来源：2011-2012学年江苏省九年级（上）期末物理试卷（解析版） 题型：解答题

小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：
A．电流表
B．电压表
C．滑动变阻器R（阻值0～20Ω）
D．电阻为6Ω的待测灯泡I，（电阻不随温度变化）
E．电源E（电压4.5V并保持不变）
F．开关S及导线若干
（1）根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为______A；
加在灯泡两端的最大电压为______V；
（2）若小明所选电压表的量程为0～3V、电流表的量程为0～0.6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一．则测出的灯泡的功率范围只能是______．
（3）小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表
无示数．为查出电路故障，小明进一步观察并检查电路．当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可判断出电路的故障：
如果小明观察到______，则故障是______；
如果小明观察到______，则故障是______．
（4）排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是______（正确/错误）的．

次数	U/V	I/A	P/W	平均值P/W
1
2
3
