科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中，电源电压保持不变．当电键S由断开到闭合时，电流表的示数将    ，电压表与电流表示数的比值将    ．（均选填“变大“、“不变“或“变小“）

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，滑动变阻器R₁的阻值是200Ω，电阻R₂是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a滑到b，电压表的示数相应的由    变化到    ．

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取______材料做电阻丝，因为在相同条件下，这种材料的电阻______（选填“较大”或“较小”）．图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟______的关系．

几种长1m的横截面积为1mm2的金属导体在20℃时的电阻值
导体	电阻R/Ω
铜	0.017
铝	0.027
铁	0.096
镍铬合金	1.1

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

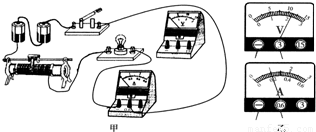

在用“伏安法测小灯泡的电阻”实验中．?
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接．?
（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“左”或“右”）
（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为______V，灯泡的电阻RL=______Ω．?
（4）小明同学在做实验时，电路连接无误．闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零．该故障的原因可能是______．?

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年吉林省长春外国语学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，R₁的电阻为20Ω，当开关S闭合后电流表A的示数为0.3A，电流表A₁的示数为0.1A．求：
（1）电源的电压；
（2）电阻R₂的电阻值．
