科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲所示装置，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，看到    ，在此过程中，酒精燃烧后的燃气的    能转化为塞子的    能．图    中（乙/丙）汽油机的工作过程与这一实验过程中能量的转化是一致的，而图示的另一个工作过程叫    冲程．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图是刘星在“十一”假期探究“海水和海滩的温度随时间变化的规律”时画的一张示意图．根据图给的信息，刘星观察的时间是    （选填“中午”或“夜晚”），产生这一现象的原因是水的    比沙石的大．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路，要使L₁、L₂并联连接，则应闭合开关    ；如果闭合开关S₁、S₂，则灯    是亮的．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

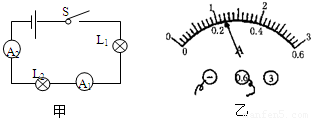

如图甲所示电路中，闭合开关S，电流表A₁的示数如图乙所示，则通过L₁的电流是    A；如将L₁换成另一规格的灯后，发现L₁比L₂亮，则此时电流表A₁的示数    电流表A₂的示数（选填“大于”、“小于”或“等于”）．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示的电路中，闭合开关S后，两个灯泡均不亮．为了诊断该电路的故障，现用一根导线接在AB两点之间，两个灯泡仍然均不亮；用导线接在BC两点之间，L₁发光，L₂不发光．请根据以上现象判断，电路的故障可能是    段（用图中的字母表示）发生    （选填“断路”或“短路”）．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图甲所示，用螺丝刀撬起图钉．A为手的用力点，O为支点，B为螺丝刀与图钉的接触点．请在图中画出螺丝刀撬起图钉时，动力F₁的力臂l₁和阻力F₂．
（2）为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机（用“”表示）才能正常工作．请把图乙中虚线框内的各元件符号连接成符合上述设计要求的电路．

科目： 来源：2011-2012学年江苏省无锡市江阴初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

小明针对同学中存在的有关斜面问题的一些疑惑，进行了探究．如图所示，将长度为lm的长木板的一端垫高，构成长度一定高度可调的斜面．用沿斜面向上的拉力F使重为10N的滑块沿斜面向上匀速运动．完成斜面机械效率测量．
（1）下表中呈现的是部分实验数据，请把表格补充完整．

实验次数	1	2	3	4
斜面高度h/m	0.15	0.2	0.25	0.3
拉力F/N	2.7	3.2	3.6	4.1
机械效率η	0.56	0.63	0.69

（2）疑惑一：“斜面的机械效率越高，越省力吗？”
请根据表中的实验数据，写出正确的结论：斜面的机械效率越高，______．
（3）疑惑二：“斜面倾斜程度越大，机械效率越高吗？”
请根据表中的实验数据，写出正确的结论：斜面倾斜程度越大，机械效率______．
（4）疑惑三：“滑块受到的摩擦力是一个‘不可直接测量’的量，能通过‘可测量’量求出摩擦力吗？”
请根据已有的知识推导：重为G的滑块，在沿斜面向上的拉力F作用下，沿斜面匀速向上移动时，滑块受到的摩擦力f的数学表达式：f=______．（斜面的长L和斜面的高h均为“可测量”量）
