科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

（1）图1中，为使杠杆OA在图示位置保持静止，画出在A点所加最小力F₁的方向和F₂ 的力臂L₂．
（2）如图2所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法．
（3）如图3所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

（4）如图4，根据实物图．在虚线框内画出对应的电路图．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

学校新近买了30套总质量为300kg的物理实验器材，每套一箱．现在，某实验员需要把这批实验器材搬运到14m高的物理实验室．
（1）该实验员需要做多少功？（不考虑他克服自身重力所做的功，取g=10N/kg）
（2）假设他身体可以提供的功率P如图那样取决于所搬运物体的质量m．若要尽可能快地把这批器材搬上去，那么他每次搬运的箱子数应为______个．
（3）不考虑搬起箱子、放下箱子和下楼的时间，求他搬运这批实验器材的最短时间．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中：

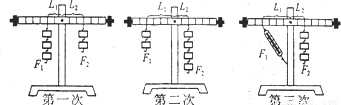

（l）实验时应使杠杆在______位置平衡，这样做是为了便于______；如图小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中．

试验次数	动力F1/n	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1	______
2	1	20	______	10
3	1	20	1.5	10

（2）将表格中的实验数据补充完整．
（3）小明的第3次实验存在错误，其错误是______．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

图A和B是我们在实验室和课堂上做过的两个实验：
A图硬小纸片能跳起来的原因是：______，
B图这个滚摆探究的问题是：______．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请回答以下问题：
（1）设计实验的目的是研究    （钢球/木块）动能的大小与    的关系．
（2）实验是通过观察    ，说明钢球对木块做功的多少，从而得出结论的．
（3）若水平面光滑，该实验还能得出结论吗？    ，理由是：    ．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行实验，实验数据如下表．

实验序号	物重G/N	物体上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm	机械效率η
1	2	5	0.9	15	74.1%
2	2	10	0.9	30	74.1%
3	4	10	1.7	30	78.4%
4	6	10	2.5	30

（1）分析表中数据，可知滑轮组的机械效率与物体上升的高度______，与所提物体的重力大小______；（均选填“有关”或“无关”）
（2）请用实验中所测量的物理量符号写出计算机械效率的表达式η=______，并算出第4次实验的机械效率为______；
（3）如果换用图乙所示装置进行实验，把同一重物提升相同高度，需要做的额外功更______，所以机械效率更______；（均选填“大”或“小”）
（4）关于用同一滑轮组提升重物时的机械效率，以下说法正确的是______
A．提升越重的物体，机械效率越大    B．总功越大，机械效率一定越大
C．额外功越大，机械效率一定越小    D．同一机械的机械效率是恒定不变的
（5）在正确操作该实验时，应该沿着竖直方向匀速拉动弹簧测力计，若某同学在实验时加速拉动弹簧测力计，则所测得的滑轮组机械效率与正确操作实验相比将______（选填“偏大”、“不变”或“偏小”）

科目： 来源：2011-2012学年江苏省苏州市张家港市九年级（上）期中物理试卷（解析版） 题型：解答题

某花园，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以足够长的细导线，设计一个值班人员和看护花园的报警器，要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮同时铃响，请在下面方框内画出你设计的电路图．
