科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

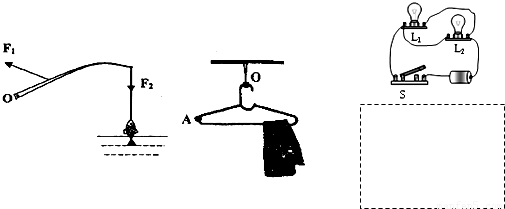

（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F₁表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F₂的力臂l₂；
（2）如图所示在水平位置平衡的轻质衣服挂，搭上一条毛巾后，要使其在此位置仍保持平衡，请在A点画出应施加的最小力F与力臂L；
（3）请在虚线框内画出如图所示实物图所对应的电路图．

科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

某实验小组测一滑轮组机械效率的数据如下表：

实验次数	动滑轮重G动/N	钩码重 G物/N	钩码上升 高度h物/m	直接将钩码 举高做的功 W有用/J	动力 F动/N	动力作用点移动距离 S动/m	使用滑轮组动力做的功 W总/J	滑轮组的机械效率 η
1	0.53	1	0.1	0.1	0.7	0.3	0.21	47.6%
2		2	0.1	0.2	1.1	0.3	0.33	60.6%
3		4	0.1	0.4	2	0.3	0.6	66.6%

（1）请你在图中画出本实验的绕绳方法．
（2）用同一滑轮组提升不同重物至同一高度：克服动滑轮的重所做的额外功______（填“相同”或“不同”）；提升的物重增加时，克服摩擦和绳重所做的额外功变______，滑轮组的机械效率变______．
（3）多次改变提升的物重测量滑轮组的机械效率，目的是为了______．（填字母）
A．减小摩擦    B．多次测量取平均值减小误差    C．获得多组数据归纳出物理规律
（4）由本实验______（填“能”或“不能”）推断：任何机械的机械效率跟物重均有关．

科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

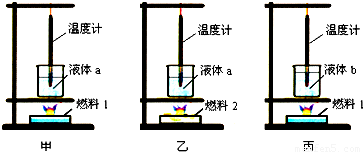

如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体初温相同．

（1）比较不同燃料的热值，应选择______两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（相等/不同）．
（2）若在研究不同燃料热值实验时，记录数据如下表：

燃料	加热前液体温度[℃]	燃料燃尽时液体温度[℃]	燃料的热值[J/kg]
1	15	35	2.4×106
2	15	25	？

根据表中数据计算：完全燃烧10g燃料1放出的热量为______J，燃料2的热值是______J/kg．
（3）通过实验得到的燃料热值与实际相比是偏______（大/小），你认为出现这样情况的主要原因是：______．

科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

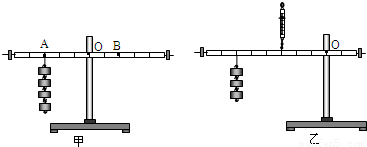

如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉．此时，应把杠杆两端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在不挂钩码时，保持______并静止，达到平衡状态．这样做的好处是：便于在杠杆上直接测量______．
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：______．他这样得出的结论是否合理？______；为什么？______．
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图2示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是：______．

科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某建筑工地用电动机和滑轮组把建筑材料从地面提升到工作平台上．已知建筑材料的质量m=360kg，用t=20s的时间把建筑材料匀逮提升了h=4m，滑轮组的机械效率为90%，g取10N/Kg．求这段时间内
（1）建筑材料上升的速度V；
（2）电动机对绳子的拉力F；
（3）电动机拉绳子的功率P．

科目： 来源：2011-2012学年江苏省无锡市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的用具中，属于省力杠杆的是（ ）
A．
钳子
B．
镊子
C．
天平
D．
筷子

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期中物理试卷（解析版） 题型：选择题

下列四幅图中，属于利用热传递改变物体内能的是（ ）
A．
双手摩擦能发热
B．
烧水时水温升高
C．
锯木材锯子发烫
D．
钻木取火

科目： 来源：2011-2012学年江苏省苏州市常熟市九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的四种情景中，人对物体做功的是（ ）
A．
把箱子搬起来
B．
司机推车未动
C．
背着书包在水平路面匀速行走
D．
足球离开脚，在草地上滚动的过程中
