科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P自中点向左端移动时，电压表V的示数将    ，电流表A₁与电流表A示数的比值将    ．（均选填“变大”、“不变”或“变小”）

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

在如图所示的实验装置图中．属于电磁感应现象的是（ ）
A．
B．
C．
D．

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

汽油机的一个工作循环是由四个冲程组成的，图中表示压缩冲程的是（ ）
A．
B．
C．
D．

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，则它们（ ）

A．工作时，两端的电压一定相等
B．只能同时工作，而不能各自独立工作
C．只能各自独立工作，而不能同时工作
D．工作时，通过的电流一定相等

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

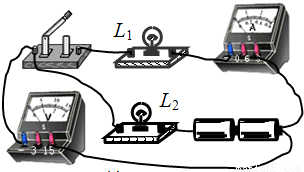

如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁亮，灯L₂不亮，这时电流表和电压表均有读数．则故障原因可能是（ ）
A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

某物理兴趣小组的同学设计了如图所示的实验装置，研究电磁铁的磁性大小与线圈匝数的关系，电磁铁磁性的强弱是利用其吸引大头针的多少来反映的．下列实验中也用到这一研究方法的是（ ）

A．在探究电阻中的电流跟其两端的电压的关系时，保持电阻不变来研究电流与电压的关系
B．在研究物体动能大小的影响因素时，用木块被推动的距离来反映物体动能的大小
C．用磁感线来描述磁体的磁场
D．在研究电阻串联时，为了使研究方便，用一个电阻来代替多个电阻

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：选择题

下列说法中正确的是（ ）
A．当燃料没有完全燃烧时，其热值将会变小
B．由公式R=知电压越高，电流越小导体的电阻越大
C．物质比热容与物质的状态有关
D．电磁继电器在电路中的作用相当于用电器

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：解答题

当开关S闭合后，螺线管的N极如图所示，请在图中标出电源的正、负极和放置于螺线管正上方小磁针的N、S极．

科目： 来源：2011-2012学年安徽省九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究电流跟电阻关系”的实验中，小楠同学设计的实验电路图如图甲所示：

（1）请用笔划线代替导线，将图乙中实物电路连接完整（导线不能交叉）．
（2）小楠同学连接完最后一根导线后发现两个电表的指针都有较大的偏转．以上现象说明她在连接电路过程中出现的错误是：
①______；
②______．
（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的定值电阻改接成10Ω的定值电阻，发现电压表示数______2V（选填“大于”、“小于”或“等于”）于是他下一步的操作是：将滑动变阻器的滑片向______端（选填“A”或“B”）移动，使_______并记下电流值；然后再改接15Ω的定值电阻，重复上述实验．
（4）分析实验数据小楠能得到的结论是：______．
