科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示电路，电源电压不变，滑动变阻器上标有“20Ω 2A”字样．开关闭合后，以下四个图线中，能正确表示R两端的电压U与滑动变阻器连入电路的电阻R关系的是（ ）

A．
B．
C．
D．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：解答题

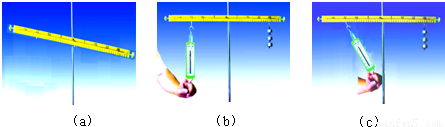

探究杠杆的平衡条件：
（1）如图（a），要使支架上的杠杆在水平位置平衡，可将杠杆右端的平衡螺母向______调节，当杠杆在水平位置平衡时，杠杆自重的力臂为______ cm．
（2）如图（b），在左边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，这样做的好处是______．若右边钩码离支点20cm，左边挂钩离支点15cm，每个钩码重为0.5N，则此时弹簧测力计示数应为______N．
（3）如图（c），当杠杆在水平位置平衡时，与图（b）相比，弹簧测力计示数将______（选填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，你一定动手做过这个“会跳的卡片”吧！用手把它平压在桌面上，使橡皮筋伸长，迅速松手后，卡片就会弹跳起来．图甲中，A 为外表面，B为内表面，实验时把    （选填“A”或“B”）面紧贴桌面，在图乙、丙中，实验时    （选填“乙”或“丙”）图中卡片会弹跳得高一些，这是因为其橡皮筋的    能较大．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，重为700N的工人用450N拉力将重为800N的重物匀速提升10m，需要时间50s．他做的有用功是    J，该滑轮组的机械效率是    %，拉力做功的功率是    W．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图是比较不同燃料热值的装置．
（1）酒精的热值为3.0×10⁷J/kg，表示    ．
（2）当酒精和碎纸片完全燃烧时，需要记下    ．
（3）在（a）装置中，酒精的质量为10g，烧杯中水的质量为200g、初温为20℃．点燃酒精直至烧完，此时温度计示数上升到70℃，则水吸收的热量为    J；给水加热的效率为    ．）

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来．此实验得到的结论是：对    （选填“棉絮”或“筒内气体”）做功，它的内能会增加．其能量转化情况与四冲程汽油机的    冲程相同．实验中如果不放入棉絮，将活塞迅速向下压，筒内气体温度    （选填“会”或“不会”）升高．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L₂两端的电压为    V；通过灯L₁的电流    （选填“大于”、“小于”或“等于”）通过灯L₂的电流，若断开开关，电压表示数     （选填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年江苏省南京市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，电源电压不变，电阻R₁=2Ω．闭合开关后，某同学记录了三只电表的读数，但均漏写了单位，请你填上合适的单位．三只电表的数据是 1    、2    、3    ；电源电压为    V；R₂的阻值为    Ω．
