科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G₁从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．则绳子能承受的最大拉力是     N．

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：解答题

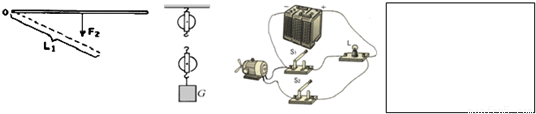

（1）如图，以O点转动的杠杆，在平衡状态根据动力F₁的力臂，在图中画出动力F₁
（2）在如图所示的滑轮组上绕线，使匀速提升重物G时最省力．
（3）如图是一个电学实验的实物连线图，请在方框内画出它的电路图．

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：解答题

在研究物体的动能与哪些因素有关的实验中，如图所示，让同一小球两次分别从同一滑轨的A处和B处自由滚下：
（1）此实验中，通过观察什么来比较小球的动能大小？
答：______；
（2）同一小球分别从同一滑轨的不同高度A处和B处滚下，它们到达水平面时速度V_A大于V_B．由此可知小球的动能大小与它的______有关．
（3）此实验能够说明：______．

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆平衡条件”实验中：
（1）实验前，先把杠杆的中点支在支架上，调节两端的平衡螺母，使杠杆在______位置平衡．（图中杠杆上每格距离相等）
（2）实验中，改变支点两侧的钩码位置和个数，一般要做三次实验，得到三组数据并进行分析，这样做的目的是：______．
（3）如图所示，杠杆处于平衡状态．如果在支点两侧的钩码下方分别再挂一个等重的钩码后，杠杆______保持平衡（选填“能”或“不能”）．

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：解答题

在“测滑轮组机械效率”的实验中，小强按正确方法操作，在动滑轮下面挂上重物，并分别记下重物和弹簧测力计的位置，______拉弹簧测力计，使重物上升一段距离，读出弹簧测力计的示数．他们在实验中得到的数据如表所示，实验装置如下图：
（1）通过表中数据可分析出实验1是用______（填“甲”或“乙”）图做的实验．

物理量	实验1	实验2	实验3
钩码重G（N）	4	4	6
钩码上升高度h（m）	0.1	0.1	0.1
绳端拉力F（N）	1.8	1.4	2.4
绳端移动距离S（m）	0.3	0.5	0.3
机械效率η	74%

（2）请将表中空白处填上恰当的数据．（百分号前保留整数）
（3）通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率______．
（4）比较实验1和实验3可得正确结论：使用同一滑轮组，______，可以提高滑轮组的机械效率．

科目： 来源：2011-2012学年江苏省无锡市宜兴市周铁学区九年级（上）期中物理试卷（解析版） 题型：解答题

同学们在做“比较水和沙子的吸热能力”实验的场景如图所示，他们说该实验有两种探究方法．
（1）实验方法一的设计如图所示：
①在实验中，加热相同的时间目的是______；
②请你指出该同学的设计思路和实验装置中的错误和不足．
错误：
______
不足：
______
（2）请你设计出第二种实验方法：
①写出该实验方法所需要的测量仪器______；
②请写出设计思路．
