科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，只闭合S₁、S₂时，灯L₁、L₂是    ，只闭合S₃时，灯L₁、L₂是    ．（填“串联”或“并联”）

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，F₁是作用在抽水机手柄A 点的动力，O为支点，请在图中画出F₁的力臂L₁．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：填空题

用如图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1.5m时，重物升高0.5m，请你在图中画出绳子绕法．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

请根据图所示的实物连接图，在虚线框内画出对应的电路图．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，物体重180N，动滑轮重20N，绳重和摩擦不计．在竖直向上的拉力F的作用下，物体以0.1m/s的速度匀速上升．求：
（1）拉力F的大小；
（2）拉力F做功的功率；
（3）动滑轮的机械效率．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

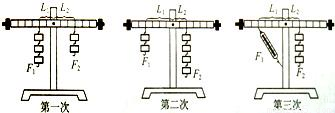

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡；如发现杠杆左端偏高，则可将平衡螺母向______调节．如图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在上表中．

（1）请将表格中的实验数据补充完整．

实验次数	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1
2	1	20		10
3	1	20	1.5	10

（2）小明的第3次实验存在错误，其错误是______．
（3）在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了______．
A．减小摩擦                        B．使每组数据更准确
C．多次测量取平均值减小误差        D．获取多组实验数据归纳出物理规律．

科目： 来源：2011-2012学年江苏省苏州市立达中学九年级（上）期中物理试卷（解析版） 题型：解答题

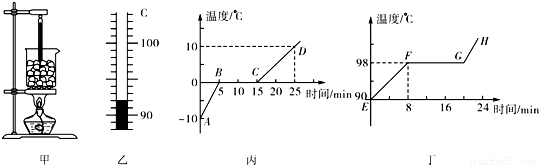

小红同学用如图甲所示的装置对冰加热，根据实验记录分别绘制了冰熔化时和水沸腾时温度随时间变化的图象如图丙、丁所示．请你回答：

（1）图乙中，温度计的示数为______℃．
（2）图丙中，______段表示冰的熔化过程，此过程中该物质的内能______（填“增加”“减少”或“不变”）；
（3）比较图丙中AB段与CD段可以看出：吸收相同热量时，冰升温比水升温快，原因是______．
（4）由图丁可知，水的沸点是______℃，由此可判断出当时水面上方的气压______（填“高于”“低于”或“等于”）1标准大气压．
（5）婷婷同学评估小红同学所画的图象丁时指出：图象中的GH段不是根据实验数据画出来的，请你帮婷婷陈述其中的奥秘：______．
