科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：填空题

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：填空题

如图所示电路，电源电压为6V，电阻R₂为10Ω，滑动变阻器R₁的最大阻值是20Ω，当滑片P移到a端时，电压表读数是    V，当滑片P移到b端时，电压表读数是    V．

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

随着世界性能源危机的日益加剧，一向为人们所唾弃的垃圾也身价倍增，变成了能源再生的“宝库”．利用垃圾的一种方式就是将垃圾填埋后，通过厌氧发酵产生沼气，这些沼气燃烧，产生高温燃气，推动汽轮机转动，汽轮机驱动发电机来发电．
（1）根据上面的短文，请你将垃圾发电过程中的能量转化填写完整．

（2）用垃圾发电与传统的垃圾填埋处理方法相比有哪些优点？（至少写出一条）

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

图1电流表的示数是______A；图2电压表的示数是______V；图3电阻箱的示数是______Ω．

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

如图所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，可以看到______，实验说明______可以改变物体内能．

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：填空题

如图所示是小明同学设计的一个气体温度计的示意图．瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱．
（1）这个温度计是根据气体的    来测量温度的；
（2）将此装置放在室内，温度升高时液柱向    移动；（填“左”或“右”）
（3）若放到冰水混合物中，液柱处的刻度应标    ℃；
（4）该温度计测量温度时会不会受到大气压的影响？答    ．（填“会”或“不会”）

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

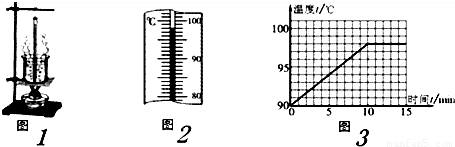

小凡同学在做“观察水的沸腾”实验中

（1）他的操作如图1所示，其中错误之处是______．
（2）纠正错误后，水沸腾时温度计示数如图2所示，为______℃，说明此时气压______（选填“＜”、“＞”或“=”）1个标准大气压．
（3）分析图3所示图象，可知水在沸腾过程中温度的特点是______．

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

如图所示是研究导体的电阻跟哪些因素有关的实验装置．木板上有两条长度与横截面积均相等的金属丝．AB是镍铬合金丝，CD是锰铜丝．这个实验装置可以探究导体的电阻与______是否有关．如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这个实验装置可探究导体电阻与______是否有关．

科目： 来源：2011-2012学年福建省三明市大田县九年级（上）期末物理试卷（一）（解析版） 题型：解答题

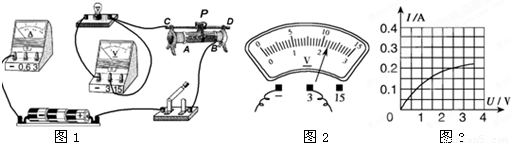

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．

（1）连接电路时开关应______；
（2）请你用笔画线代替导线，将图1中的实物电路连接完整；
（3）根据图1所示实物图在方框内画出它对应的电路图；

（4）闭合开关前，图1中滑动变阻器的滑片P应位于______（选填“A”或“B”）端；
（5）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（6）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W；
（7）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表无示数，电流表有示数，原因可能是______．
