科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“3.8V 1.5W”字样，请完成和解答下列问题．
（1）在图甲中a．b分别是______表．
（2）根据实验电路图，在图乙中用笔画线代替导线，补充完成实物图连接．
（3）连接电路时，应将开关______；闭合开关前，滑动变阻器的滑片P应滑在______端．
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于______造成的．

查看答案和解析>>

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

小豪在“测定小灯泡电功率”的实验申，小灯泡的额定电压为2.5V，电阻约为10Ω．
（1）实验原理是______．
（2）如图1所示是他连接的实验电路，其中有根导线连接错误．请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线．

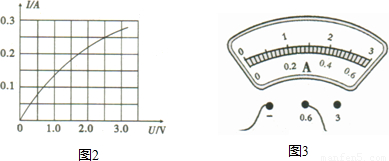

（3）排除故障后，继续实验，并根据实验数据画出如图2所示的U-I图象，计算出小灯泡的额定功率是______W，请你将小灯泡正常工作时的电流在如图3的电流表中标出．

（4）根据图象可判断小灯泡的电阻随电压升高逐渐______，原因是______．

查看答案和解析>>

科目： 来源：2011-2012学年四川省成都七中九年级（上）段考物理试卷（解析版） 题型：选择题

当喇叭里响起“我爱你，就象老鼠爱大米…”的歌曲时，王丹和李明不约而同的说：“是杨臣刚唱的”．他们的判断是根据歌声的（）
A．音调
B．响度
C．音色
D．频率

查看答案和解析>>

科目： 来源：2011-2012学年四川省成都七中九年级（上）段考物理试卷（解析版） 题型：选择题

雨的形成是与自然界中水循环相关的复杂过程．地球上的水升腾到高空变成水滴，成为云的主要组成部分．当满足一定条件时，云中的水滴先后要经历转变为水蒸气、小冰晶等过程，才能形成雨落向地面．那么，从云中的水滴到降雨的过程中，水先后经历的物态变化是（）
A．液化、汽化、凝固
B．升华、凝华、熔化
C．汽化、凝华、熔化
D．液化、凝固、熔化

查看答案和解析>>

科目： 来源：2011-2012学年四川省成都七中九年级（上）段考物理试卷（解析版） 题型：选择题

在下图中，属于光的反射现象的是（）
A．
