科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

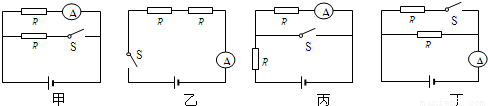

在如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等．闭合电键S，四个电路中电流表的示数由大到小排列是

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）

A．电压表V₁示数变小，电压表V₂示数变大，电流表示数变小
B．电压表V₁示数变大，电压表V₂示数变小，电流表示数变小
C．电压表V₁示数变小，电压表V₂示数变小，电流表示数变小
D．电压表V₁示数变大，电压表V₂示数变大，电流表示数变大

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是（ ）
A．一定是电阻R短路，电流表的示数变大
B．一定是灯L短路，电流表的示数变大
C．可能是电阻R断路，电压表的示数变小
D．可能是灯L断路，电流表的示数变小

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示电路，电源电压不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R₁产生的热量为60J．则下列结果正确的是（ ）
A．电源电压为10V
B．R₁的阻值为18Ω
C．滑动变阻器R的最大阻值为9Ω
D．R₁先后两次消耗的电功率之比为4﹕3

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：选择题

通过定值电阻甲、乙的电流与其两端电压关系图象如图所示．现将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（ ）

A．R_甲：R_乙=2：1
B．U_甲：U_乙=2：1
C．I_甲：I_乙=2：1
D．I_乙：I_甲=2：1

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示的方框内是由两个相同阻值的电阻组成的电路，已知B、D间的电阻R_BD=0，C、D间的电阻R_CD=3Ω，A、C间的电阻R_AC=3Ω，A、B间的电阻R_AB=6Ω，请画出方框内的电路图，并标明各电阻的阻值．

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极），请在图中标出电源的“+”、“-”极，并画出螺线管的绕法．

科目： 来源：2011-2012学年江西省赣州市瑞金二中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

只要留心，利用身边的生活用品可以做不少物理小实验．如图所示，塑料吸管与纸巾摩擦后会吸引小泡沫，说明吸管带了电．那么用纸巾摩擦过的塑料吸管带的是正电还是负电呢？给你玻璃棒、丝绸、橡胶棒、毛皮、塑料吸管、纸巾和细线，请设计一个可行的实验方案对此问题进行探究．
