科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

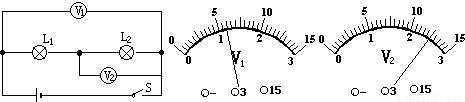

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是______V，V₂用的量程是______V，小灯泡L₁上的电压是______．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

用灯泡、导线、开关和钨丝组成串联电路如图所示，闭合开关，小灯泡发光．再用酒精灯对钨丝进行加热，会发现灯泡亮度变    ，说明    ．由此推知，在闭合开关的瞬间，家庭电路中灯泡灯丝中通过的电流比正常发光时    ，灯泡的灯丝容易烧断．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

在如图所示的电路中，电源电压为3.0V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则R₂的电阻是    Ω；开关断开后，流过R₂的电流为0，R₂的阻值为    Ω．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为     Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是     Ω．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

（1）如图1，一根直棒可绕O点转动，在力F的作用下在图中位置静止，请你画出图中力F的力臂L．
（2）用笔画线，将图2中的器材连成电路．（要求：两灯并联，开关控制两盏灯）
（3）请在图3中三个“〇”内正确填入“灯泡”、“电流表”和“电压表”的电路符号，完成该电路图．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示，工人用动滑轮匀速竖直向上提升重480N的货物，他在4S内做了600J的功，货物上升了1m．求：
（1）工人做功的功率是多大？
（2）工人提升货物时，作用于绳子端点的拉力的大小．
（3）动滑轮的机械效率是多大？

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压是18V且保持不变，闭合电键时，安培表的示数是1.2A，伏特表的示数是12V．试求：
（1）R₁的阻值；
（2）R₂两端的电压U₂；
（3）R₂的阻值．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：填空题

2011年5月1日开始实施的《刑法修正案（八）》，对“饮酒驾车“和“醉酒驾车“制定了严格的界定标准，如下表所示．

饮酒驾车	20mg/100mL≤血液中的酒精含量＜80mg/100mL
醉酒驾车	血液中的酒精含量≥80mg/100mL

①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于    ．
②如图甲所示，是酒精检测仪的简化电路．其中，定值电阻R=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示．如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为    A．

科目： 来源：2011-2012学年江苏省宿迁市沭阳县银河学校九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在探究导体电阻大小与哪些因素有关的实验中，某实验小组在实验中所用导体的相关物理量的记录如下：
（1）要探究导体电阻大小与长度是否有关，应选用______两根导体；要探究导体电阻大小与横截面积是否有关，应选用______两根导体；要探究导体电阻大小与材料是否有关，应选用______两根导体．这种研究物理问题的方法叫______．
（2）由电路图可知，该小组同学是通过观察______来判断电阻的大小的，这种方法叫______．在我们学过的知识中，哪些实验也用到了这种方法？请你举一例说明：______．
（3）小红和小明仔细观察实验电路后，分别提出了以下建议：
小红：应该将灯泡换成电流表，这样更好比较电阻丝的阻值大小
小明：应该在电路中再串联一个电流表，你同意______的观点，理由是______．

导体编号	A	B	C	D
长度（m）	1.0	1.0	1.0	0.5
横截面积（mm2）	1.2	1.2	2.4	1.2
材料	镍铬丝	锰铜丝	镍铬丝	镍铬丝
