科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，两表示数之比U_甲：U_乙=3：2，当开关S断开，甲、乙两表是电流表时，两表的示数之比I_甲：I_乙为    ．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

用夹子夹住物体时（如图），画出动力臂和阻力的方向．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

如图甲所示是利用电池作电源模拟楼梯灯的电路图，请你完成图乙中实物的连接．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

把如图中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中（要求用拉线开关控制白炽灯泡）．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

小明同学按照下图所示装置对动滑轮特点进行了探究，记录的数据如下表：

通过分析数据．她觉得与“使用动滑轮能省一半的力”的结论偏差较大．你一定也做过这样的实验，回想你的实验经历，回答下列问题：该实验中出现这样结果的主要原因是    和    ．在该实验时还应注意    ．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

小强为了探究动能的大小与哪些因素有关，他设计了如图所示的实验，让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止．

（1）实验中让不同质量的两个小球从同一高度滚下的目的是：
    ．
（2）实验中根据    ，来比较小球具有的动能大小的．
（3）由图可得出结论：在小球的    相同情况下，小球的    ，动能越大．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：解答题

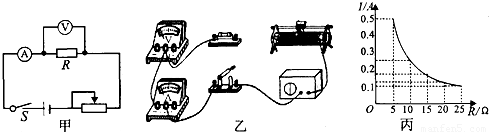

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：填空题

实验室中要测量一只阻值约1kΩ的电阻．能提供的器材有：干电池两节、学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器（100Ω  2A）和电阻箱（0～9999Ω  2A，符号：）各一只、开关、导线若干．小明选择了设当器材，设计的电路如图所示，
（1）请你按照小明的设计电路完成下面实物图的连接．

（2）小强认真研究了题中所给器材后，认为小明设计的电路不能测得待测电阻的阻值，请你分析小强作出判断的理由：    ．
（3）于是小强和小明一起重新制定的实验方案，他们选择了干电池两节、开关三只、待测电阻、        、    和若干导线，利用等效替代法设计了电路，顺利地完成了实验．
请你将他们未写出的器材名称填在空格处，并将电路图画在虚线框中．

（4）若根据虚线框中的电路图，已完成了实物的连接，请写出测得待测电阻的主要实验步骤：
①    ．
②    ．
③    ．
④    ．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：解答题

如图所示，斜面长5m，高3 m，小明用绳子沿斜面将重为300N的木块由斜面底端匀速拉到顶端，拉力大小为240N，绳重不计．求：
（1）小明做的有用功；
（2）斜面的机械效率．
（3）木块与斜面间的摩擦力．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：解答题

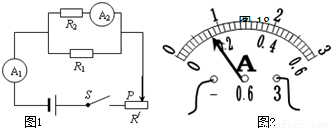

如图所示的电路，电源电压为12 V保持不变，R₁=4Ω，R₂=6Ω，闭合开关S，调节滑动变阻器，当电流表A₂的示数如图所示，则电流表A₁的示数是多少？
