科目： 来源：2011-2012学年广东省东莞市振兴中学九年级（上）第七周统测物理试卷（解析版） 题型：解答题

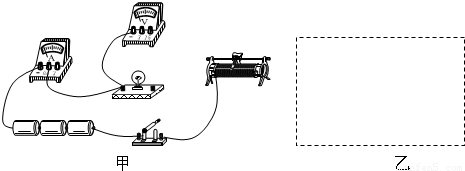

一只小灯泡上标有“2.5V”字样，正常工作电流小于0.3A，聪聪想用电流表、电压表测小灯泡的电阻，并连接了部分实验电路，如图甲所示：

（1）请用笔画线代替导线帮助聪聪将实物电路连接完整；
（2）请将符合实物图的电路图画在图乙所示虚线框内；
（3）闭合开关前滑动变阻器的滑片应置于______（填“最左端”或“最右端”）．
（4）闭合开关前，发现电压表的示数如图丙所示，发生这种错误的原因是______．

（5）连接好电路后，聪聪进行了实验，记录的数据如下表，请仔细分析实验数据，回答以下问题：

次数	U/V	I/A	R/Ω
1	0.5	0.04
2	2.0	0.18
3	2.5	1.0
4	3.0	0.23

①在第一次的实验中，聪聪发现电流表和电压表都有示数，但是灯泡不亮，可能的原因是______．
②表中有一个明显的错误数据，请指出错误数据出现在第______次实验中，读数错误的原因是______，改正后又读出了正确的数据请你帮他求出小灯泡正常发光时的电阻R_正常=______Ω．
（6）小红也做同样的实验，但是发现存在下列问题，请你帮她找出原因：
①若闭合开关后，发现电流表有示数，电压表无示数，可能的原因是______；
②若闭合开关后，发现电压表有示数，电流表无示数，可能的原因是______．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

湖州2008年3月24日下午北京奥运会圣火采集仪式在希腊的赫拉伸庙前举行．圣火点燃后，以“点燃激情，传递梦想”为口号的“祥云”火炬传递在全球进行．圣火的点燃利用了太阳能，下列属于能量单位的是（ ）

A．牛顿
B．帕斯卡
C．瓦特
D．焦耳

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

如图所示，正常使用时属于费力机械的是（ ）
A．
定滑轮
B．
扳子
C．
镊子
D．
自行车的车把

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

如图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S₁，护士值班室的灯L₁亮；2号床的病人按下开关S₂，护士值班室的灯L₂亮．下列电路图符合要求的是（ ）

A．
B．
C．
D．

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

如图所示，开关s闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的：（ ）

A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

关于公式R=，下列说法中正确的是（ ）
A．导体的电阻与导体两端电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与导体两端电压成正比，与通过导体电流成反比
D．导体的电阻与导体两端电压和通过导体电流都无关

科目： 来源：2011-2012学年江苏省盐城市东台市富安中学九年级（上）物理周末作业（十五）（解析版） 题型：选择题

把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法错误的是：（ ）

A．水果电池把内能转化为电能
B．水果电池把化学能转化为电能
C．金属片A是水果电池的正极
D．此时电流从电压表的正接线柱流入，负接线柱流出
