科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，一名同学在做俯卧撑，如果把人的躯干看作一个杠杆，这是一个     （填“省力”或“费力”）杠杆，该杠杆的支点是     （填图中字母）．

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，用动滑轮把重为80N的物体匀速上提，弹簧测力计示数为48N，则拉力为    N．不计摩擦和绳重，动滑轮重为    N，这时该动滑轮的机械效率约为    ．

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示的电路中，若只需要灯L₁亮，则需要闭合开关    ；要使灯L_l、L₂串联，则应只闭合开关    ；要使灯L₁、L₂并联，则应只闭合开关    ．

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示的电路中，R₂的阻值为3Ω，闭合开关之后，电压表的示数为6V，电流表的示数为1A，则R₁=    Ω，电源电压为     V；如果断开开关，电压的计数是     V．

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

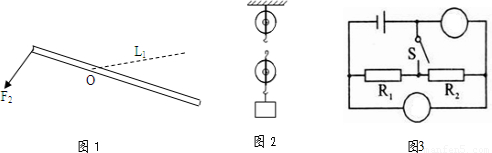

按题目要求作图：
（1）如图1所示，杠杆在力F₁、F₂的作用下（F₁未画出）处于平衡状态，l₁是力F₁的力臂．请在图中画出F₂的力臂l₂和F₁的示意图．
（2）要用如图2所示的滑轮组吊起重500N的重物．已知绳子能承受的最大拉力为200N，请画出绕绳的方法（不计滑轮重与摩擦）．
（3）如图3所示，圆圈内是电流表或电压表．当开关S闭合后要使电阻R₁、R₂并联，请在圆圈内填上适当的电表．

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在公园有一种测量瞬间打击力的游戏机，其原理示意图如图（a）所示，游人手戴拳击手套，击打可水平移动的A装置，A通过压杆与压力传感器接触，压力传感器的电阻值R会随所受压力大小发生变化．电压表的示数可反映出打击力的大小．已知电阻R=120Ω，压力传感器表面能承受的最大压力为4000N．压杆与压力传感器的接触面积为4cm²．压力传感器的电阻值随所受压力变化的图象如图（b）所示．若在某次游戏过程中，游人用2000N的力击中装置，此时电压表的示数为1.5V．设电源电压恒定不变．

（1）该压力传感器能承受的最大压强有多大？
（2）电源电压是多少？
（3）当装置A不受打击力作用时，电压表的示数是多少？

科目： 来源：2011-2012学年江苏省泰州市姜堰二附中九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．请回答以下问题：
（1）设计实验的目的是研究    （钢球/木块）动能的大小与    的关系．
（2）实验是通过观察    ，说明钢球对木块做功的多少，从而得出结论的．
（3）若水平面光滑，该实验还能得出结论吗？    ，理由是：    ．
