科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：解答题

在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为10Ω左右，滑动变阻器上标有“20Ω 1A”字样．

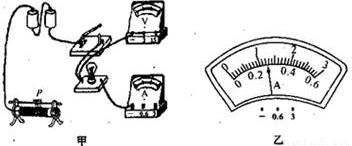

（1）请你在图甲中用笔画线代替导线完成电路连接．
（2）开关闭合时，滑动变阻器的滑片P应移到______（选填“左”或“右”）端．
（3）调节滑片P，使电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为______A，电阻为______Ω．
（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如右图所示，通过分析图象发现灯丝的电阻是变化的，这是因为导体的电阻随______的变化而变化．这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝______（选填“容易”或“不容易”）烧断．

查看答案和解析>>

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：解答题

小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃．请你求解下列问题：
（1）水箱中水的质量______kg；
（2）水吸收的热量______J；[c_水=4.2×10³J/]
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，求至少需要燃烧______kg煤气．（煤气的热值为q=4.2×10⁷J/kg）

查看答案和解析>>

科目： 来源：2011-2012学年山东省淄博市高青县九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路中，电源电压保持不变，电阻R₂=20Ω．闭合开关S后，电流表A₁的示数为0.5A，电流表A₂的示数为0.3A，求：
（1）电源电压；
（2）电阻R₁中的电流；
（3）电阻R₁的阻值．

查看答案和解析>>

科目： 来源：2010-2011学年安徽省宣城市郎溪县梅渚中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

“嫦娥一号”探月卫星在距月球表面200km高度经过多次“刹车制动”，最终绕月球做匀速圆周运动．卫星“刹车制动”时，沿运动方向喷射高温气体，高温气体对卫星施加制动力，这说明力的作用是的．在绕月球做匀速圆周运动时，卫星的运动状态（选填“改变”或“不变”）．卫星通过（选填“超声波”或“电磁波”）将探测到的信息传到地面．

查看答案和解析>>

科目： 来源：2010-2011学年安徽省宣城市郎溪县梅渚中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

钓鱼时，钓鱼竿可看成一根杠杆，如图，它是一个杠杆，其支点位于图中的点．要使钓起鱼时省力一些，则钓鱼者两只手之间的距离应一些（填“增大”或“减小”）．
