科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（ ）
A．灯L₁短路
B．灯L₂短路
C．灯L₁断路
D．灯L₂断路

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个    （填电路元件名称）接在干路上．房间里有电灯、电视等用电器，它们是    联的．

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，要使灯泡L₁和L₂组成并联电路，应该断开    开关，同时闭合    开关．如果这两盏灯泡组成一个串联电路，只要闭合    开关即可．

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是海波的熔化图象，根据该图象能够获得合理的信息有：

信息一：海波的初温为25℃；
信息二：    ；
信息三：    ；

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

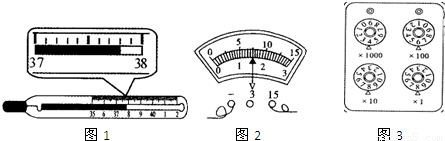

下图是四种仪器的测量情形．

（1）图1中体温计的读数为______℃；
（2）图2中电压表的示数为______ V；
（3）图3电阻箱的示数为______Ω．

科目： 来源：2011-2012学年重庆市万州二中九年级（上）期中物理试卷（解析版） 题型：解答题

关于电流、电压、电阻知识，请选择正确答案填在后面的括号里：
（1）电流、电压、电阻的单位分别是______：
A、安伏欧    B、伏安欧    C、欧伏安    D、以上都不对
（2）下面图中的四个电路图中哪一个与右边的实物电路相对应______：

（3）家庭电路中电压是______，不高于______电压对于人体是安全电压．______：
A、110V  30V     B、220V  36V   C、110V  36V   D、220V  30V
（4）滑动变阻器是通过改变接入电阻线的______来改变电阻大小的．______：
A、温度      B、横截面积      C、材料      D、长度．
