科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固定，B端的导线向左移动的过程中（导线与铅笔芯接触良好），小灯泡的亮度______（选填“变暗”、“变亮”或“不变”），这表明导体电阻的大小跟导体的______有关．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：填空题
一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是 Ω；如果电阻两端电压为零，该电阻的阻值是 Ω．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：填空题
如图所示，通过灯泡L
1、L
2中的电流分别为0.2A和0.3A，电源电压保持不变，L
1的电阻为15Ω，则干路电流为
A，电源电压是
V，L
2的电阻为
Ω．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：填空题
如图所示，当开关S闭合后，滑动变阻器P在向左滑动的过程中，电流表示数将
，电压表示数将
．（选填“变大”“变小”或“不变”）
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
根据图中开关闭合后电灯L
1的电流方向，在虚线方框内画出电池组正确接入电路的符号，并在图上画出另一盏电灯L
2电流方向．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
一只木盒上有两盏灯L1、L2，一个开关S，一组电池组成了一个电路，当合上开关S时，L1发光，L2不发光；当断开开关时S时，L1和L2都能发光．试在右边虚线框内画出符合题意的电路图．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
按左图所示的实物连接图，在实物图右方虚线框内画出相应的电路图．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
如图是一个理发用电吹风的实物简图，其中当开关S
1闭合时，电吹风吹冷风，只有电动机工作，电热器（电阻）不工作；当S
2也同时合上时吹热风，此时电动机工作，电热器也工作．请你以笔代线把未画好的部分图补充完整．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题

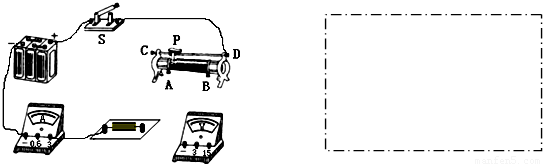

请将下图的实物电路补充完整，要求滑片向右移电流表示数变大，电压表测定值电阻电压．并在右边的空白处画出对应的电路图．
查看答案和解析>>
科目：
来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版）
题型：解答题
在探究“物体的重力势能与什么因素有关”时，小雨提出了如下猜想：
猜想一：物体的重力势能可能与物体的质量有关；
猜想二：物体的重力势能可能与物体所在的高度有关．
为此他设计了如图甲所示的实验装置．将两端开口、长约1m、粗细均匀的圆柱形玻璃管竖直固定在铁架台上将粗细适宜的圆柱形泡沫塑料块置于玻璃管内O点处（塑料块与玻璃管内壁有适量的摩擦）；其他器材还有：刻度尺、一组系有细线的质量不等的钩码、用于调整泡沫塑料块回到O点位置的木棒（如图乙所示）
请你帮助小雨回答下列问题：
（1）探究“猜想一”时，应使用质量______（选填“相同”或“不同”）的钩码从______（选填“相同”或“不同”）的高度在玻璃管内由静止下落，去冲击O点的泡沫塑料块，然后用刻度尺分别测量______；从而比较出重力势能的大小．
（2）设计探究“猜想二”的记录实验数据的表格．
查看答案和解析>>
