科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

如图所示的电路中，当开关S合上时，电压表测的是（ ）

A．灯L₂两端电压
B．电源的电压
C．灯L_l两端的电压
D．灯L₂和电源两端的电压

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ ）

A．A₁的示数变大，A₂的示数不变
B．A₁的示数变小，A₂的示数变大
C．A₁的示数变大，A₂的示数变小
D．A₁的示数不变，A₂的示数变大

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）

A．L₁不亮，L₂亮
B．L₁和L₂都亮
C．L₂不亮，L₁亮
D．L₁和L₂都不亮

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I_A=0.5A，I_B=0.3A，I_C=0.2A，在表格中记录数据后，下一步首先应该做的是：（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

如图，将灯泡L₁和L₂连接在电路中，分别用电压表测量两灯两端的电压示数为U₁、U₂，同时发现灯泡L₁比灯泡L₂亮，则（ ）

A．U₁=U₂
B．U₁＜U₂
C．U₁＞U₂
D．无法判断

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）

A．M接C，N接B
B．M接A，N接B
C．M接C，N接D
D．M接A，N接D

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：选择题

对欧姆定律的变形公式R=的理解正确的是（ ）
A．R与U成正比
B．R与I成反比
C．R与U、I无关
D．以上说法都正确

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：解答题

如图所示，S可以分别与a、b、c三个固定触点接通，当开关S与a点接触时，灯______发光，当开关S与b接触时，灯泡______发光，当开关与c点接触时______发光．

科目： 来源：2011-2012学年江苏省淮安市洪泽二中九年级（上）月考物理试卷（解析版） 题型：解答题

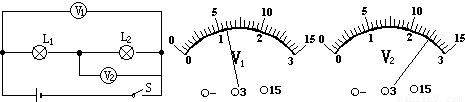

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是______V，V₂用的量程是______V，小灯泡L₁上的电压是______．
