科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

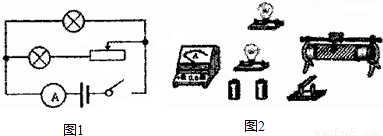

根据图1所示的电路图，用笔划线代替导线，将图2所示的实物图连接起来．（要求：导线不能交叉）

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

请根据如图实物连接图在虚线框内画出电路图．

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

如图中，每个钩码重均为1.5N，每个滑轮重均为0.7N，给你一根能承受2N拉力的绳用于串绕滑轮组，请在图中画出滑轮组的绕绳方法．

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R₂的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R₂的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R₁的滑片）对测试仪进行调零，此时电压表的示数为8V．求：
（1）电压表的示数为8V时，电流表的示数为多少？
（2）电压表的示数为8V时，滑动变阻器R₁的电阻值为多少？
（3）调零后，R₁的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

在小型建筑工地，常用简易的起重设备竖直吊运建筑材料，其工作原理相当于如图所示的滑轮组．某次将总重G为2500N的砖块匀速吊运到高为10m的楼上，用时40s，卷扬机提供的拉力F为1500N．求在此过程中：
（1）有用功；
（2）拉力F的功和功率；
（3）滑轮组的机械效率．

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

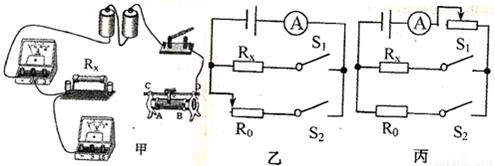

在测量定值电阻R_x阻值的实验中．
（1）请你将图甲中的实物电路用笔划线代替导线连接完整．

（2）实验时，若只有R_x断路，开关闭合后，电路中可能出现的一种现象是：______．
（3）在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R使用（R值已知），设计了如图乙所示的电路测量R_x阻值．测量时，只闭合S₁电流表示数为I_l，只闭合S₂电流表示数为I₂，则电阻R_x两端的电压为______，电阻R_x=______．（用I_l、I₂和R表示）
（4）因图乙未能测量多组数据，于是小明向老师借丁一只定值电阻R（R值已知），设计了如图丙所示的实验电路，重复（3）中的测量步骤和计算方法，并多次测量求出了电阻R_x的阻值．小明得出的R_x阻值是______（正确/错误）的，理由是______．

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

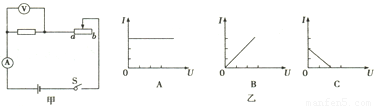

利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要______个定值电阻．
（2）滑动变阻器的作用是______．
（3）利用实验数据作出的I-U关系图线，与图（乙）中的______最接近．

科目： 来源：2011-2012学年广东省茂名市高州一中九年级（上）期中物理试卷（解析版） 题型：解答题

磁场的强弱可用磁感应强度（B）表示，单位为特（T）．某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度．某磁敏电阻R_B在室温下的阻值与外加磁场B大小间的对应关系如表所示．

外加磁场B/T		0.04	0.08	0.12	0.16	0.20
磁敏电阻RB/Ω	150	170	200	230	260	300

把R_B接入如图所示电路（电源电压恒为9V，滑动变阻器R′上标有“100  1A”字样），并在室温下进行实验．
（1）当外加磁场增强时，电路中的电流______填“变大”、“变小”或“不变”）；为了使电压表的示数保持不变，滑动变阻器R′的滑片P应向______（填“a”或“b”）端移动；
（2）R_B所在处无外加磁场时，R_B=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少？（不计实验电路产生的磁场，下同）
（3）当电路置于某磁场处，滑动变阻器R′的滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为______T．
