科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路中，只闭合S₁、S₂时，灯L₁、L₂是    ，只闭合S₃时，灯L₁、L₂是    ．（填“串联”或“并联”）

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

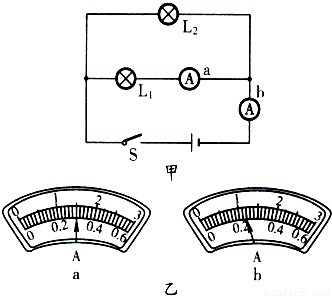

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过     （选填“电源…”、“L₁”或“L₂”）的电流，b电流表的读数应为    安．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图是现代家庭经常使用的自动升降衣架的结构示意图，它可以很方便晾起洗好的衣服，取下晒干的衣服，其实就是通过一些简单机械的组合来实现此功能．图中动滑轮有    个，此装置    （填“能”或“不能”）改变动力的方向．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，小王用两个相同的滑轮组（摩擦不计），分别将重力不同的两个物体匀速提高到相同高度，其中G_l＞G₂，则所用的拉力F₁    F₂（选填“＞”、“＜”或“=”），其机械效率η₁    η₂填“＞”、“＜”或“=’）

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，轻质杠杆OA中点悬挂重为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是    ，保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，力F将    （选填“变大”、“变小”或“不变”）．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示为钓鱼竿钓鱼的示意图，O为支点，F₁表示手对钓鱼竿的作用力，请完成下列问题：
（1）在图中画出鱼线对钓鱼竿拉力F₂的力臂l₂；
（2）钓鱼竿属于      杠杆（选填“省力”、“费力”或“等臂”）．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A．请你在如图中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图给出的实物连接图，要使灯和电铃并联，S₁控制干路，S₂只控制电铃．请你用笔在原图需改动的导线上画“×”，并画出正确的电路图，要求只能改变一处接线点，导线不交叉．
