科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

一辆电动玩具车作匀速直线运动，它的速度-时间图象如图（甲）所示，请在图（乙）上画出它的路程-时间图象．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

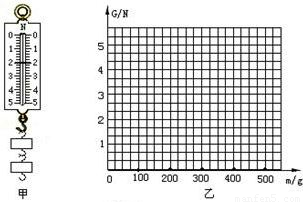

在探究“重力的大小跟什么因素有关系”的实验中，按照图甲所示，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中．

质量m/g	100	200	300	______	500
重力G/N	1	2	3	4	5

（1）把表格中的空格填写完整；
（2）图甲中弹簧测力计的示数为______N；
（3）根据表格中的实验数据，在图乙中画出重力与质量的关系图象；
（4）由此可知物体所受的重力跟质量成______．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某同学将两个相同的斜面并排放在水平桌面上，利用它们探究动能或重力势能与哪些因素有关．
（1）将A、B两球（m_A＜m_B）分别从两斜面的相同高度处由静止同时释放，观察到它们并排滚动且始终相对静止．这表明在滚动的任一时刻，两球的速度______，且两球的速度跟______无关．
（2）分别在水平桌面上的C、C’处放置相同的木块，再将两球分别从两斜面的相同高度处由静止同时释放，观察到______球将木块撞得更远．由此可得出结论：①______；
②______．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

有一金属块，请你测出它的密度．现提供的器材有：托盘天平（含砝码），溢水杯、烧杯、水、细线．
（1）实验步骤：
a．将天平放在水平桌面上，游码移到标尺的零刻度线上，调节______使横梁平衡．
b．用天平测出金属块的质量如图甲、乙所示，金属块的质量是______g．
c．用天平测量出______，并将水注入溢水杯至满，用细线系好金属块放入溢水杯中，使溢出的水流入烧杯，用天平测出______．
（2）金属块密度的表达式是______．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

小宇利用休息时间经常帮父母干家务．如图甲是小宇同学在挑水，为了防止水溅出桶外，他在水面上放上一薄木板，如图乙所示，木板有3/4的体积没入水中．若该木板的体积为200cm³，桶内水深为35cm．求：
（1）薄木板受到的浮力．
（2）桶底受到水的压强．
（3）若这担水总重360N，扁担与肩膀的接触面积为20cm²，则小宇肩膀受到的压强为多大？
（4）薄木板的密度．

科目： 来源：2011-2012学年河北省张家口市万全县九年级（上）期中物理试卷（解析版） 题型：解答题

工人用如图所示的滑轮组提升重物，在10s内将240N的物体匀速提升2m，已知工人的拉力为100N不计绳重与摩擦阻力，
求：（1）工人做功的功率；
（2）滑轮组的机械效率；
（3）如果用此滑轮组匀速提升300N的重物，拉力应为多大？

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示的工具中，属于费力杠杆的是（ ）
A．
钢丝钳
B．
起子
C．
羊角锤
D．
镊子

科目： 来源：2011-2012学年江苏省无锡市锡山区天一实验中学九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示，李晶同学将放在课桌边的文具盒水平推至课桌中央，她针对此过程提出了如下的猜想．你认为合理的是（ ）
A．文具盒所受重力对它做了功
B．文具盒所受支持力对它做了功
C．文具盒所受的推力F对它做了功
D．在此过程中没有力对文具盒做功
