科目： 来源：2011-2012学年宁夏吴忠市青铜峡铝业学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图是测量灯泡电阻的电路图，请你在○里填上合适的电表符号．

查看答案和解析>>

科目： 来源：2011-2012学年宁夏吴忠市青铜峡铝业学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在探究“凸透镜成像规律”时，小莹同学遇到了如下问题，请你帮助解决．
（1）实验时，在光屏上得到了一个清晰的像，但像的位置在光屏的上边沿，如图所示．要使烛焰的像成在光屏的中间，你建议的方法是______．
（2）调整后，把蜡烛移到A点处，此时光屏上的像很模糊；为了得到清晰的像，应把光屏向______移动（选填：“左”或“右”），这次成的是倒立、______的实像．
（3）再把蜡烛移到B点处，这时无论怎样调节光屏的位置，光屏上始终接收不到像，这是因为此时成的是正立、放大的______像；要想看到这个像，应从图中的______（选填：“C”或“D”）箭头所指的方向去观察．

查看答案和解析>>

科目： 来源：2011-2012学年宁夏吴忠市青铜峡铝业学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

海波是晶体，石蜡是非晶体．小华同学通过查阅资料收集到海波和石蜡的熔化图象如图所示，海波的熔化图象是______（填写序号）．分析图象A可获得的信息有：
①______；
②______．
分析图象B可获得的信息有：______（填一条即可）．

查看答案和解析>>

科目： 来源：2011-2012学年宁夏吴忠市青铜峡铝业学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关．
供她选择的导体如下表所示：请完成下列填空（只填序号）：

序号	材料	长度（m）	横截面积（mm²）
A	镍铬合金	0.8	0.5
B	锰铜	0.8	1
C	锰铜	0.8	0.5
D	锰铜	1.2	0.5

（1）要验证猜想①，小芳同学应选择的两段导体是______（选填材料的序号），
（2）要验证猜想②，小芳同学应选择的两段导体是______（选填材料的序号），
（3）要验证猜想③，小芳同学应选择的两段导体是______（选填材料的序号）．
（4）这种物理研究方法，通常叫做______．

查看答案和解析>>

科目： 来源：2011-2012学年宁夏吴忠市青铜峡铝业学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

要测定一个额定电压为2.5V小灯泡的电阻．

（1）连接电路时，开关S应当处于______状态（选填：“断开”或“闭合”）．闭合开关前，滑动变阻器的滑片P应置于______．

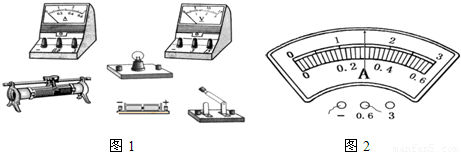

（2）请将图1中的电路元件连接成实验电路（连线不交叉）．
（3）甲、乙两组同学在实验中，使用的电流表、电压表及滑动变阻器均完好且连接正确，但闭合开关后灯不亮．
甲组出现的情况是：移动滑动变阻器的滑片，电流表有示数且不断变化，电压表示数始终为零，灯泡不亮，你认为其电路的故障是______．
乙组出现的情况是：移动滑动变阻器的滑片，电流表示数始终为零，电压表示数始终接近3.0V，灯泡不亮．你认为其电路的故障是______．
（4）小灯泡正常发光时，电流表指针的位置如图2所示，则通过小灯泡的电流是______A，小灯泡的电阻是______Ω．
（5）在多次测灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因是______．
（6）该实验的原理是（用公式表示）______．利用该实验电路，你还能研究相关的哪一个问题？______．

查看答案和解析>>

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：选择题

下列物体中是导体的是（）
A．塑料尺
B．保鲜膜
C．橡皮
D．2B铅笔芯

查看答案和解析>>

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：选择题

以下涉及家庭用电的一些做法，符合要求的是（）
A．使用绝缘皮破损的插头
B．使用测电笔时，手与笔尾部金属电极接触
C．控制电灯的开关接在零线上
D．用湿布擦插座

查看答案和解析>>

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：选择题

标有“220V 40W”的字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是（）
A．电热毯
B．电风扇
C．电视机
D．日光灯

查看答案和解析>>

科目： 来源：2011-2012学年江苏省盐城市九年级（上）期末物理试卷（A卷）（解析版） 题型：选择题

将一根电阻丝拉长后，电阻丝的阻值（）
A．减小
B．增大
C．不能确定，与流过它的电流有关
D．不能确定，与两端所加电压有关
