科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：填空题

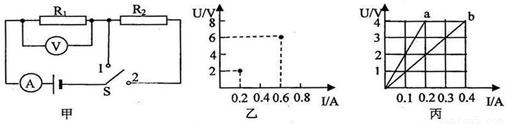

如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是    V，电阻R₂的阻值是    Ω，电阻R₂的I-U图象是丙图中的    ．（填“a”或“b”）

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

按照题目要求作图：
（1）如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F₁的力臂及阻力F₂．
（2）如图所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零．
（3）小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游，为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意）．表决后只要灯亮就决定去旅游，请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，工人用滑轮组提升重240N的物体，所用的拉力为150N，在右侧手向下拉绳子自由端，使绳子自由端在5s内匀速下降了4m．求：
（1）在图中用笔画线代替细绳组装滑轮组；
（2）拉力的功率；
（3）滑轮组的机械效率．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电路中，R₁=40Ω，R₂=10Ω．当开关S闭合后，通过电流表的示数为0.3A，求：
（1）电阻R₂中的电流；
（2）整个电路的总电阻．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究动滑轮的机械效率”时，某小组利用自重不同的两个动滑轮进行了如图所示的三次测量，数据记录如下：

实验 序号	钩码 重/N	动滑轮 重/N	拉力/N	钩码上升的高度/m	测力计移动 的距离/m	有用功/J	总功 /J	机械效率 /%
①	4	0.5	2.3	0.2	0.4	0.8	0.92	87.0
②	4	0.9	2.5	0.2	0.4	0.8	1.0	80.0
③	6	0.5	3.3	0.2	0.4	（a）	（b）	（c）

（1）完成表格中第3次数据（a）（b）（c）处的计算，填在下面的横线上：
（a）______；  （b）______； （c）______．
（2）通过比较______两次实验数据（选填实验序号），可知动滑轮的机械效率与动滑轮的自重______（选填“有关”或“无关”）．
（3）小明认为“同一个机械，它的机械效率是一个定值”，通过比较______两次实验数据（选填实验序号），可知他的观点是______的（选填“正确”或“错误”）．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学在做“探究物体的动能与什么因素有关”的实验中，设计了如图所示的实验方案，并进行了以下三步实验操作：
步骤一：让铁球甲从斜面F点滚下打到一个小木块上，推动木块从位置A移动到位置B．
步骤二：让铁球甲从斜面E点滚下，打到相同的小木块上，推动木块从位置A移动到位置C．
步骤三：换一铁球乙（m_乙＞m_甲）从斜面上E点滚下，打到相同的小木块上，推动木块从位置A移动到位置D．
（1）小明同学设计的实验“步骤一”和“步骤二”，是想探究动能大小与______的关系；在“步骤二”和“步骤三”中，小明让甲、乙两球都从E点滚下，目的是______，该实验采用的研究方法是______．
（2）分析步骤一、二，得出的结论是：______．
（3）分析步骤二、三，得出的结论是：______．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

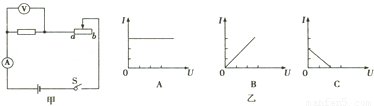

利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要______个定值电阻．
（2）滑动变阻器的作用是______．
（3）利用实验数据作出的I-U关系图线，与图（乙）中的______最接近．

科目： 来源：2011-2012学年江苏省苏州市昆山市九年级（上）期末物理试卷（解析版） 题型：解答题

小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：
（1）把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：

	A处的电流IA	B处的电流IB	C处的电流IC
第一次测量	0.1	0.12	0.22
第二次测量	0.2	0.24	0.44
第三次测量	0.25	0.3	0.55

（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来
重复实验，完成了第二次和第三次测量，
方法一：改变电源电压
方法二：更换其中一条支路中的灯泡（规格不同）
请你根据他们的实验步骤和有关数据回答下列问题．
在拆接电路时，开关必须______，上面设计的表格中存在的不足之处是______；表格补充完整后，通过对上面数据的分析可知后面两次实验是采用方法______来进行的，实验的结论是：并联电路中干路的电流等于______．
