科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

如图所示，杠杆BA在力F₁、F₂的作用下处于静止状态，l₂是F₂的力臂，在图中画出F₁的力臂和力F₂．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

如图所示，重为4N的小球悬浮在盛水的杯中，用力的图示法表示小球所受的浮力．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

如图是未绕绳子的滑轮组，请在图中用笔线画出滑轮组的绕绳，要求用滑轮组提高重物时比较省力并且能改变力的方向．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

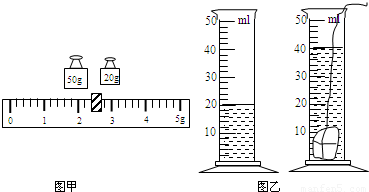

用天平和量筒测定矿石的密度．把矿石放在调节好的托盘天平的左盘中，当天平平衡时，右盘中的砝码以及游码在标尺上的位置如图1所示．矿石的质量是______g；矿石放入量筒前、后，量筒中水面位置如图2所示．矿石的体积是______cm³，密度是______g/cm³．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

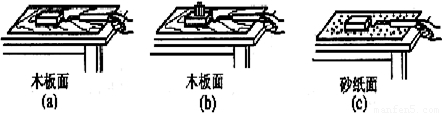

如图所示是“研究滑动摩擦力的大小与哪些因素有关”的实验．
（1）在实验中，用弹簧测力计拉着木块时，应水平地拉动，且使它在固定的水平面上做______运动．根据______条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．
（2）将图（a）和图（b）的实验进行比较可知，弹簧测力计示数变______，说明在______一定时，滑动摩擦力的大小与______有关．
（3）将图（a）和图（c）的实验进行比较可知，弹簧测力计的示数变______，说明在______一定时，滑动摩擦力的大小与______有关．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

如图，是李明同学探究“阿基米德原理”实验图，李明同学测得甲图的弹簧测力计的示数是8N，乙图弹簧测力计的示数是6N，丙图弹簧测力计的示数是3N，开始时测得小桶的重力是1N，根据以上数据李明发现物体放入水中时所受的浮力是______N，物体放入水中时排开水的重力是______N．李明同学根据多次实验总结出“阿基米德原理”公式是______．并根据以上数据算出物体的体积是______，物体的密度是______．

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题

如图所示是A端开口B端封闭的L形容器，内盛有水，已知B端顶面离容器底6cm，A端内液面离容器底26cm．求：
（1）B端顶面受到水的压强；
（2）如果B端顶面的面积为2×10^-3m²，那么，顶面受到水的压力是多大？

科目： 来源：2011-2012学年新疆哈密四中九年级（上）期末物理试卷（三）（解析版） 题型：解答题
