科目： 来源：2011-2012学年安徽省铜陵市郊区铜陵八中九年级（上）物理二模试卷（二）（解析版） 题型：解答题

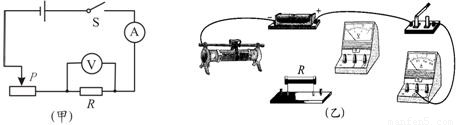

实验中学的同学们在做“探究导体中的电流与电阻的关系”时，采用了图（甲）所示的电路图．

（1）请按照电路图，用笔画线代替导线，将图（乙）中的实物图连接完整．
（2）实验过程中，小丽把电阻R由5?分别换成了10?、20?，每次闭合开关后，首先应调节______，使______保持不变，然后再记录电流表的示数．
（3）下表是小丽同学测得的三组数据，据此数据可得到的结论是：______．

实验次数	1	2	3
电阻R/Ω	5	10	20
电流I/A	0.40	0.20	0.10

科目： 来源：2011-2012学年安徽省铜陵市郊区铜陵八中九年级（上）物理二模试卷（二）（解析版） 题型：解答题

在做“伏安法测量定值电阻”的实验中，小明同学设计了如图（甲）所示的电路，请你完成下列问题．

（1）该实验的原理是______．
（2）连接电路时，应将开关______；闭合开关前，滑动变阻器的滑片应滑到最______端（填“左”或“右”）．
（3）在实验过程中，移动变阻器滑片时，眼睛注视______（选填序号）
A．变阻器滑片     B．电压表示数     C．电流表示数     D．根据自己的习惯，任意选择
（4）调节滑动变阻器，把测量的几组数据描成如图（乙）所示的图象，则该电阻的阻值R=______Ω．

科目： 来源：2011-2012学年安徽省铜陵市郊区铜陵八中九年级（上）物理二模试卷（二）（解析版） 题型：解答题

科目： 来源：2011-2012学年安徽省铜陵市郊区铜陵八中九年级（上）物理二模试卷（二）（解析版） 题型：解答题

在如图所示的电路中，电阻R₁的阻值为10Ω．闭合开关S，电流表A_l的示数为0.3A，电流表A的示数为0.5A．
求：（1）通过电阻R₂的电流；
（2）电源电压；
（3）电阻R₂的阻值．

科目： 来源：2011-2012学年安徽省铜陵市郊区铜陵八中九年级（上）物理二模试卷（二）（解析版） 题型：解答题

从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R₂的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R₂的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R₁的滑片）对测试仪进行调零，此时电压表的示数为8V．求：
（1）电压表的示数为8V时，电流表的示数为多少？
（2）电压表的示数为8V时，滑动变阻器R₁的电阻值为多少？
（3）调零后，R₁的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？

科目： 来源：2010-2011学年新人教版九年级（上）期末物理复习试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理复习试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理复习试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理复习试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理复习试卷（解析版） 题型：选择题

在2008北京奥运圣火传递活动中，现场某记者同时拍下了固定在地面上随风飘动的旗帜和附近的甲、乙两火炬照片，如图所示．根据它们的飘动方向，可以判断下列说法正确的是（ ）

A．甲火炬一定静止
B．甲火炬一定向右运动
C．乙火炬一定静止
D．乙火炬一定向左运动
