科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：选择题

如图，一标有“2.5V 0.3A”字样的小灯泡L和最大电阻为20Ω的滑动变阻器R串联，接到电压为U的电源上，则下列判断错误的是（ ）

A．若U=2.5V，无论怎样移动滑片P，电路的总功率均不会超过0.75W
B．若U＞2.5V，且不损坏灯泡和变阻器，无论怎样移动滑片P，电路中的总功率一定大于0.75W
C．当滑片P移至某个位置时，L和R的电功率可以相等
D．若U＜2.5V，无论怎样移动滑片P，L均不能正常发光

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，工人用动滑轮将重400N的木箱匀速向上提升，不计摩擦和滑轮重，在此过程中，工人用的拉力为    N，木箱的重力势能    （选填“增大”、“减小”或“不变”）．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

汽油机的一个工作循环有四个冲程，如图所示是汽油机的    冲程，在这个冲程中，活塞压缩燃料使它的温度升高，是通过    的方式增加燃料的内能．为了不让汽油机在工作时温度升得太高，气缸外有一个水套，让气缸被水包围着，这是通过    的方式降低气缸的温度，采用水是因为水的    较大．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：解答题

在如图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R₂的电流是______A，R₂两端的电压是______V，R₁的电阻是______Ω．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

如图1所示是小宇家的电能表，此时电能表的示数为    km?h，他家允许接入的用电器总功率最大为    W；图2是他家的一盏白炽灯，额定电压为    V，该灯正常工作1min消耗的电能为    J，小宇家的电能表的转盘需转动    圈．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

（1）如图所示，小明将微型电扇与一只发光二极管连接，用手快速拨动风扇叶片，这时发现发光二极管微弱的发光．这一现象说明微型电扇将    转化为电能，这种现象叫做    现象，
（2）小明在家观察与空调相连的电源线插头的三个脚，如图所示，发现插脚E是把空调的外壳与    相连接，而插脚E稍长些可保证在    时防止人触电，保证安全用电．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：填空题

一台电烤箱，其内部简化电路如图所示．电烤箱有“高温档”和“低温档”两个温度档位供选择，对应的电功率分别为1100W和440W，电路图中R₁和R₂均为电热丝，电源电压为220V，设电热丝的电阻值保持不变．电烤箱在“高温档”工作1min所消耗的电能为    J；电路中R₁的阻值为    Ω；电烤箱在低温档正常工作时，电路中的电流为    A和R₂的功率为    W．

科目： 来源：2011-2012学年江苏省南通市海门市九年级（上）期末物理试卷（解析版） 题型：解答题

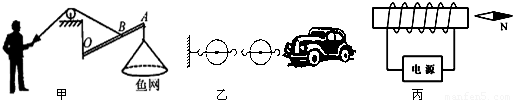

按照题目要求作图：
（1）如图甲，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂l₁和阻力F₂的示意图．
（2）如图乙，用滑轮组拉出陷在泥地中的汽车．请在图中画出最省力的绳子绕法．
（3）根据图丙中小磁针N极的指向，标出通电螺线管的N、S极和电源的“+”、“-”极．
